Измерение параметров напряжения и тока

Измерение параметров напряжения и тока — это комплекс электротехнических измерений, который позволяет оценить фактические режимы работы электроустановки, распределительной сети и подключённого оборудования. Работы применяются для контроля нагрузки, выявления перегрузок, перекоса фаз, отклонений напряжения и других факторов, способных влиять на надёжность электроснабжения.

Измерения выполняются на действующих электроустановках с соблюдением требований электробезопасности. Точки измерения, продолжительность контроля и перечень определяемых параметров выбираются с учётом задачи обследования, схемы электроснабжения, типа нагрузки и характеристик объекта.

Какие параметры измеряются

При обследовании могут определяться фактические значения электрических величин и показатели, характеризующие режим работы сети.

• Фазное и линейное напряжение.
• Сила тока по фазам.
• Частота переменного тока.
• Активная, реактивная и полная мощность.
• Коэффициент мощности.
• Распределение нагрузки между фазами.
• Перекос фаз по напряжению и току.
• Потребление электрической энергии.
• Максимальные и минимальные зарегистрированные значения.
• Коэффициенты гармонических составляющих и несимметрии напряжения — при проведении анализа качества электроэнергии.

Для чего необходимы измерения

Контроль параметров напряжения и тока позволяет оценить, соответствует ли режим работы сети фактической нагрузке, а также выявить причины нестабильной работы электрооборудования. На основании результатов можно определить участки сети, требующие дополнительной проверки, перераспределения нагрузки, изменения схемы питания или подбора защитных аппаратов.

• Проверка напряжения на вводе и в распределительных щитах.
• Выявление перегруженных кабельных линий, автоматических выключателей и фаз.
• Контроль равномерности нагрузки в трёхфазной сети.
• Поиск причин нагрева проводников, клеммных соединений и коммутационных аппаратов.
• Проверка параметров питания оборудования при жалобах на отключения, сбои или нестабильную работу.
• Оценка фактической потребляемой мощности перед увеличением нагрузки или реконструкцией электроснабжения.
• Контроль параметров электрической сети после монтажа, ремонта или изменения схемы подключения.

Измерение качества электроэнергии

При необходимости выполняется расширенный контроль показателей качества электрической энергии. Он применяется, когда требуется установить наличие отклонений напряжения, провалов, перенапряжений, колебаний, несимметрии фаз, гармоник, прерываний питания или других нарушений параметров сети.

Методы измерения показателей качества электрической энергии в сетях переменного тока частотой 50/60 Гц установлены ГОСТ 30804.4.30-2013. Стандарт рассматривает измерения частоты, значения напряжения, фликера, провалов и перенапряжений, прерываний, переходных процессов, несимметрии, гармоник и быстрых изменений напряжения.

ГОСТ 32144-2013 устанавливает показатели и нормы качества электрической энергии в точках поставки в системах электроснабжения общего назначения переменного тока частотой 50 Гц. В частности, положительное и отрицательное отклонение напряжения не должно превышать 10% номинального или согласованного значения в течение всего недельного интервала наблюдения.

Как выполняются работы

1. Уточняется задача измерений, состав электроустановки и точки подключения измерительных приборов.
2. Изучаются однолинейная схема, номиналы защитных аппаратов и сведения о подключённой нагрузке — при наличии документов.
3. Выполняется осмотр распределительных устройств и доступных электрических соединений.

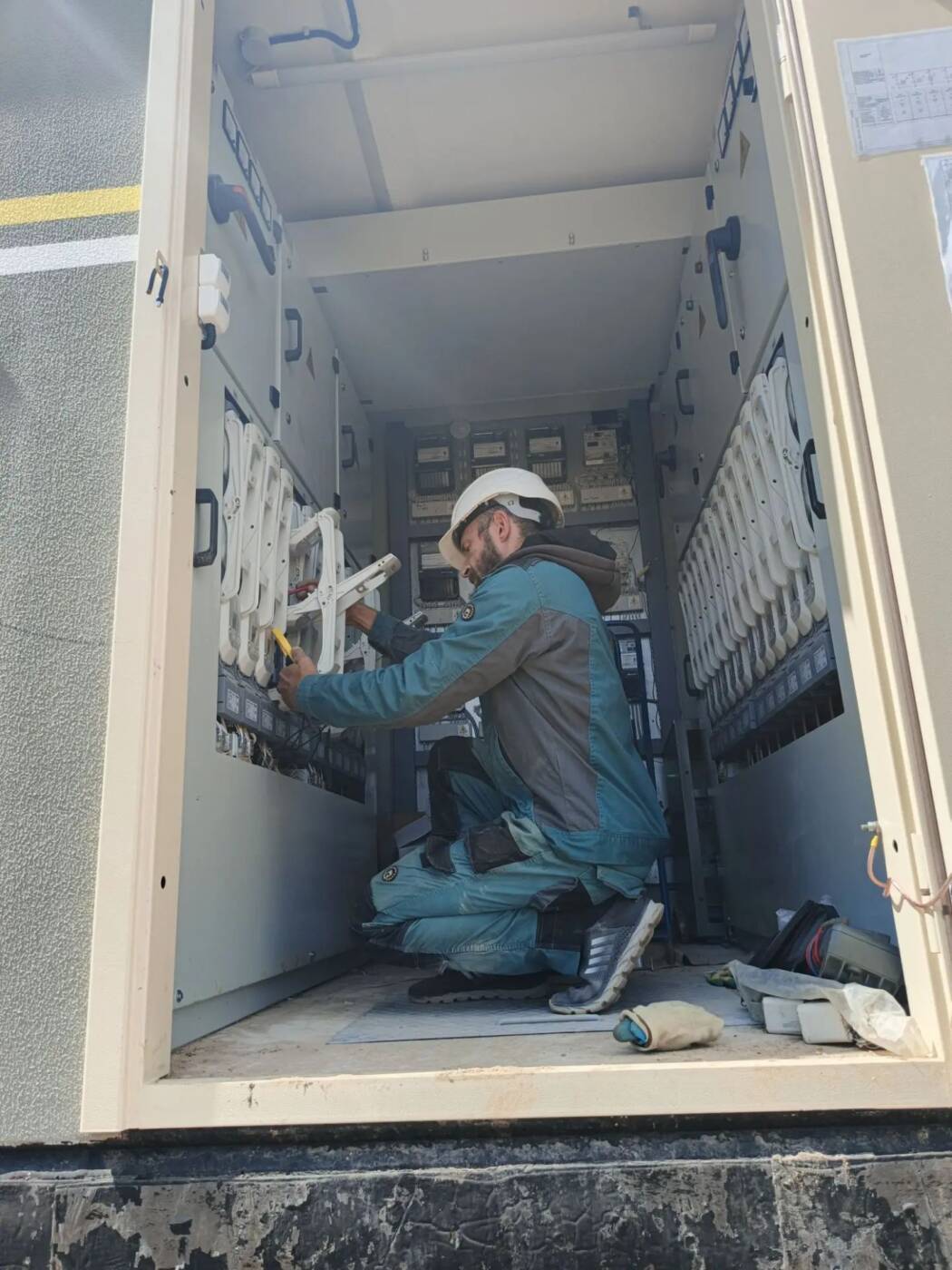

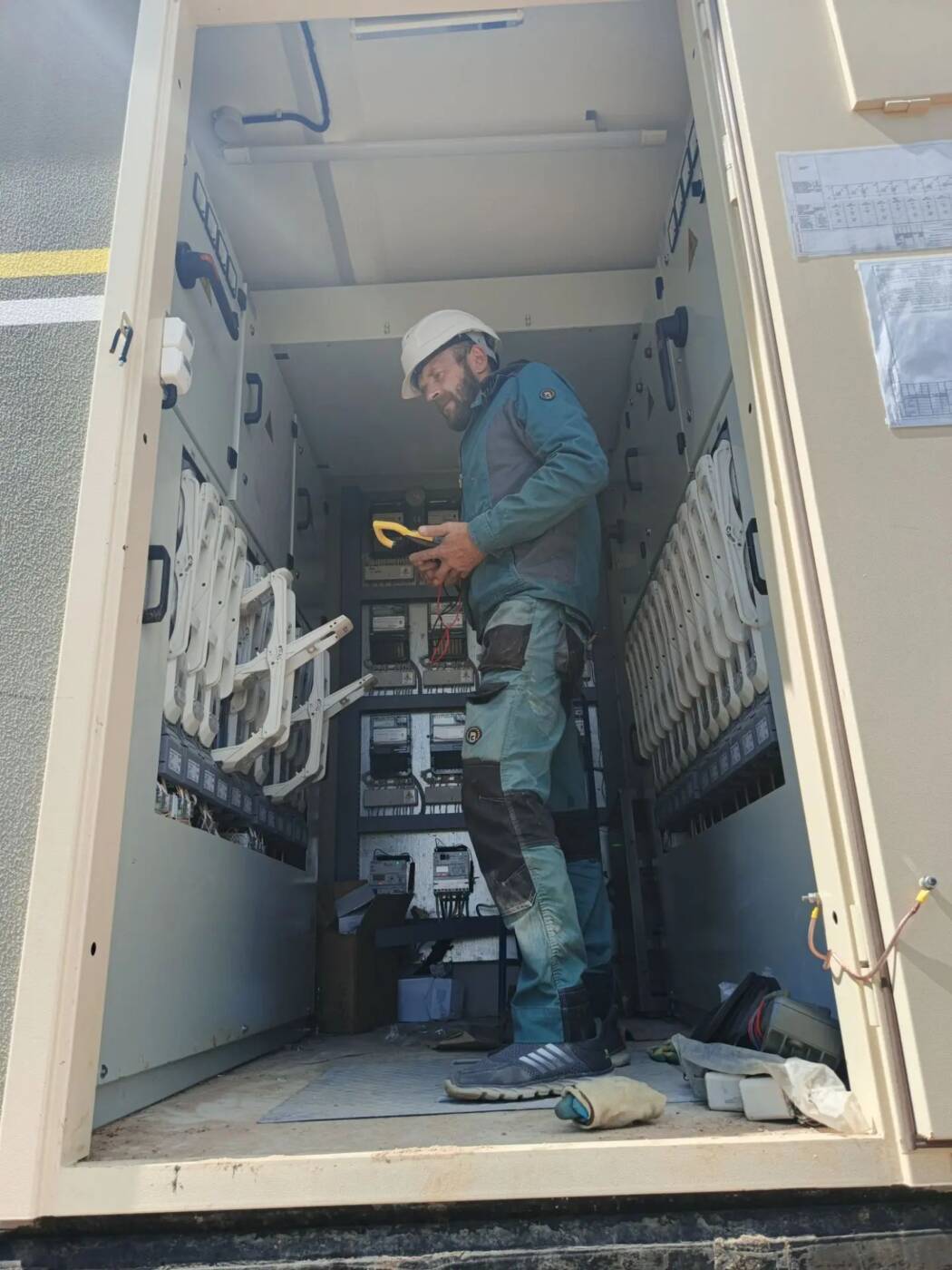

4. Проводятся измерения напряжения, тока, мощности и других согласованных параметров.
5. При необходимости организуется длительная регистрация параметров сети для фиксации изменений нагрузки и качества электроэнергии во времени.
6. Полученные значения анализируются с учётом назначения электроустановки, проектных решений и применимых нормативных требований.
7. Оформляется протокол измерений или технический отчёт.

Объекты для проведения измерений

• ВРУ, ГРЩ, распределительные щиты и шкафы управления.
• Кабельные линии и силовые вводы.
• Офисные, торговые, складские и производственные объекты.
• Электроустановки жилых и общественных зданий.
• Насосное, вентиляционное, холодильное и технологическое оборудование.
• Электродвигатели, преобразователи частоты и силовые установки.
• Трансформаторные подстанции и распределительные устройства 6–10/0,4 кВ.

Документы по результатам

По окончании работ заказчику передаются документы по согласованному объёму измерений. Состав документации зависит от вида обследования, параметров электроустановки и необходимости регистрации показателей качества электроэнергии.

• Протокол измерения напряжения и силы тока.
• Протокол измерения мощности и коэффициента мощности.
• Результаты проверки распределения нагрузки по фазам.
• Отчёт о показателях качества электроэнергии — при выполнении соответствующих измерений.
• Техническое заключение с выявленными замечаниями и рекомендациями — при включении в объём работ.
