Измерение сопротивления изоляции

Измерение сопротивления изоляции — электротехническое испытание, позволяющее оценить состояние изоляции кабелей, проводов, электрооборудования и электрических цепей. Проверка помогает выявить увлажнение, загрязнение, механическое повреждение, старение изоляционного материала, ошибки монтажа и нежелательные соединения между проводниками или с заземлёнными частями.

Работы выполняются при приемо-сдаточных испытаниях перед вводом электроустановки в эксплуатацию, после монтажа или реконструкции, а также в ходе периодических эксплуатационных испытаний. Измерения проводят при отключённом питании электроустановки.

Что показывает измерение изоляции

Электрическая изоляция должна препятствовать прохождению тока между токоведущими частями и между токоведущими частями и заземлёнными элементами электроустановки. Если её сопротивление снижается, возрастает риск утечки тока, ложного срабатывания защитных аппаратов, повреждения оборудования и поражения электрическим током.

Измерение позволяет определить фактическое сопротивление изоляции и сопоставить результат с требованиями, применимыми к конкретному объекту. Нормируемое значение зависит от назначения цепи, номинального напряжения, типа оборудования, требований проекта и документации изготовителя.

Какие объекты проверяются

• Кабельные линии и силовые кабели.
• Внутренняя электропроводка зданий и сооружений.
• Вводно-распределительные устройства, ГРЩ и распределительные щиты.
• Силовые и осветительные сети.
• Электродвигатели, насосы, вентиляторы и другое электрооборудование.
• Автоматические выключатели, контакторы, пускатели и аппараты управления.
• Вторичные цепи, цепи сигнализации, управления, автоматики и релейной защиты.
• Трансформаторы, распределительные устройства и оборудование 6–10/0,4 кВ.

Как выполняется измерение

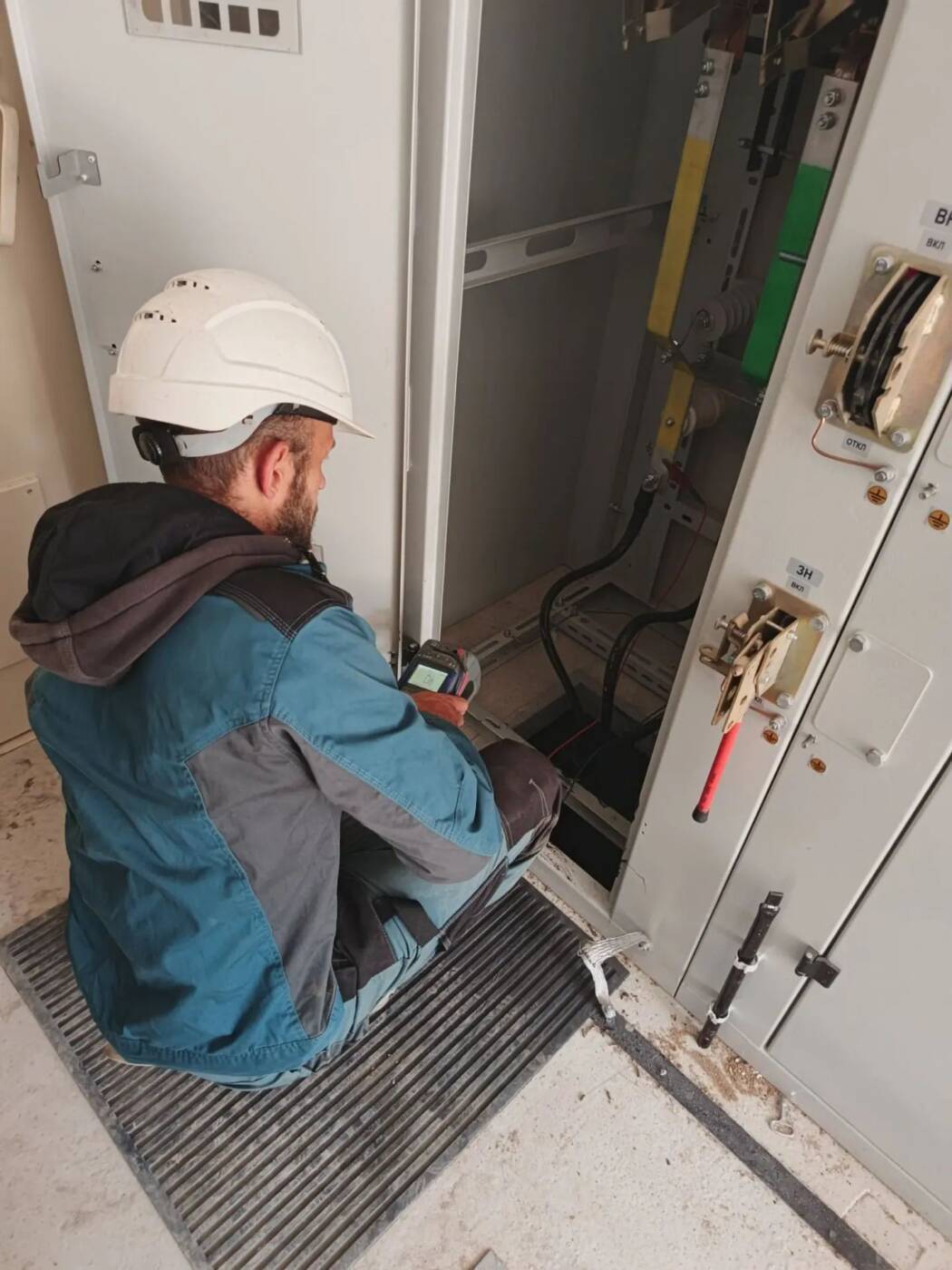

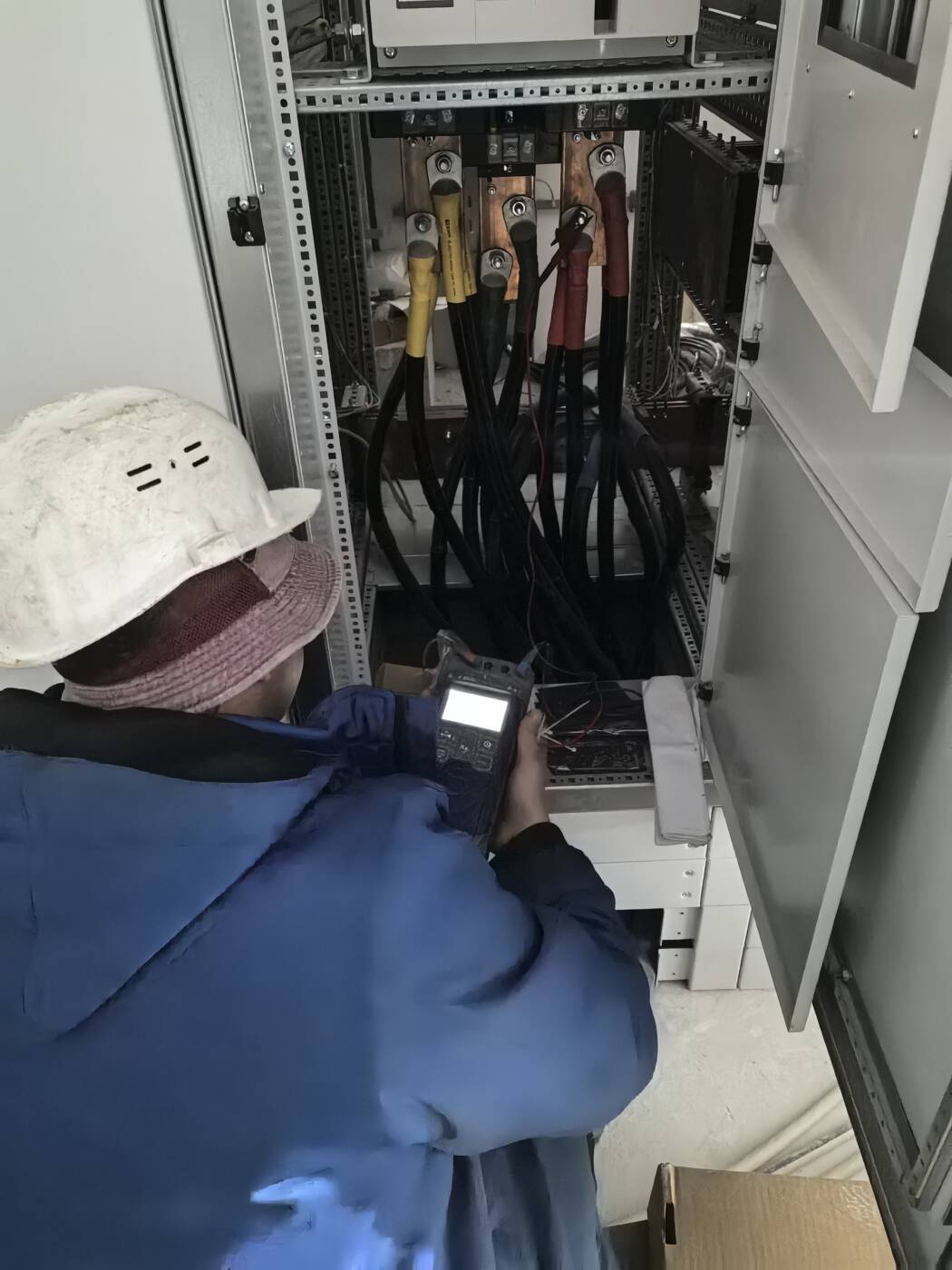

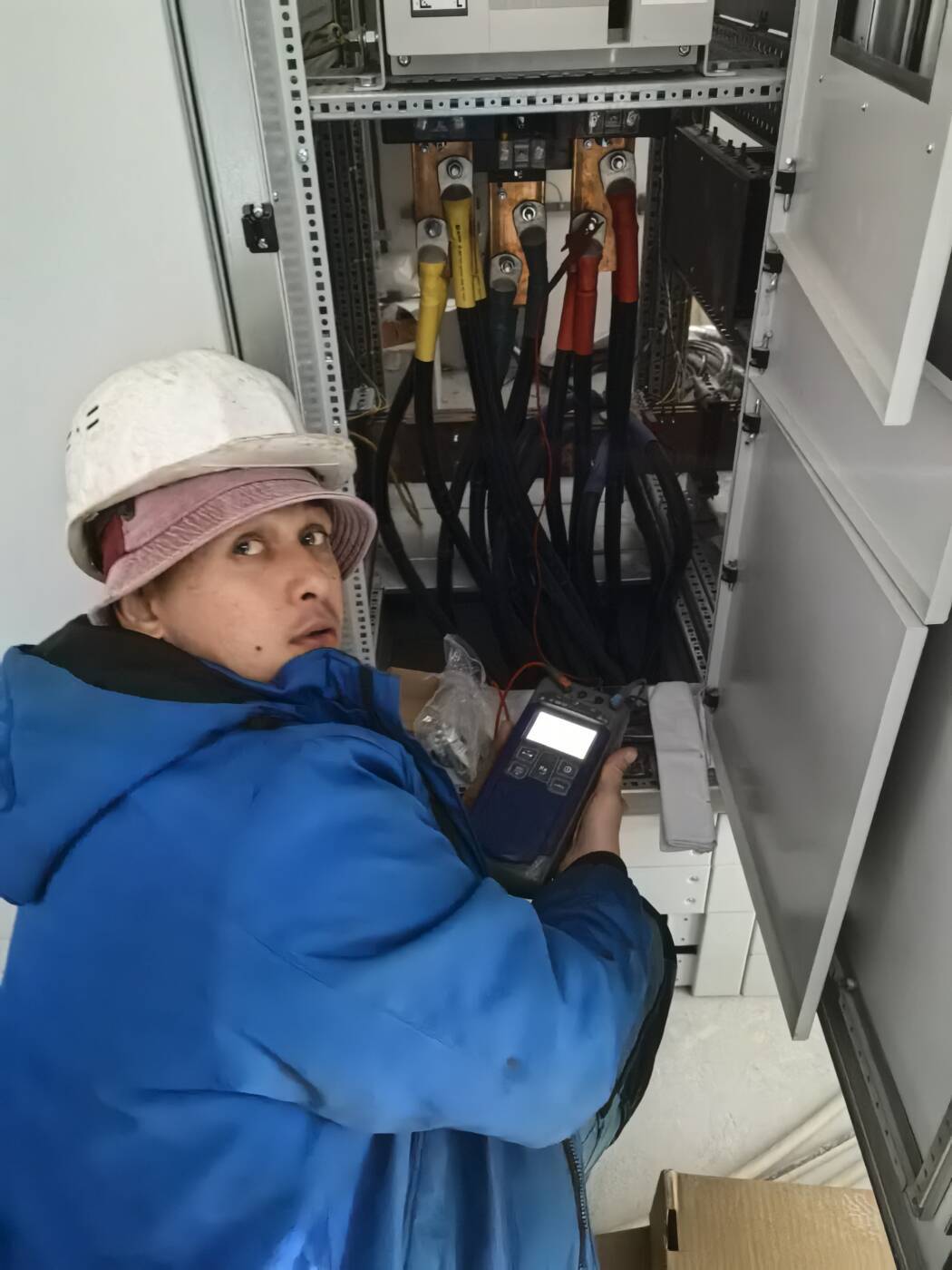

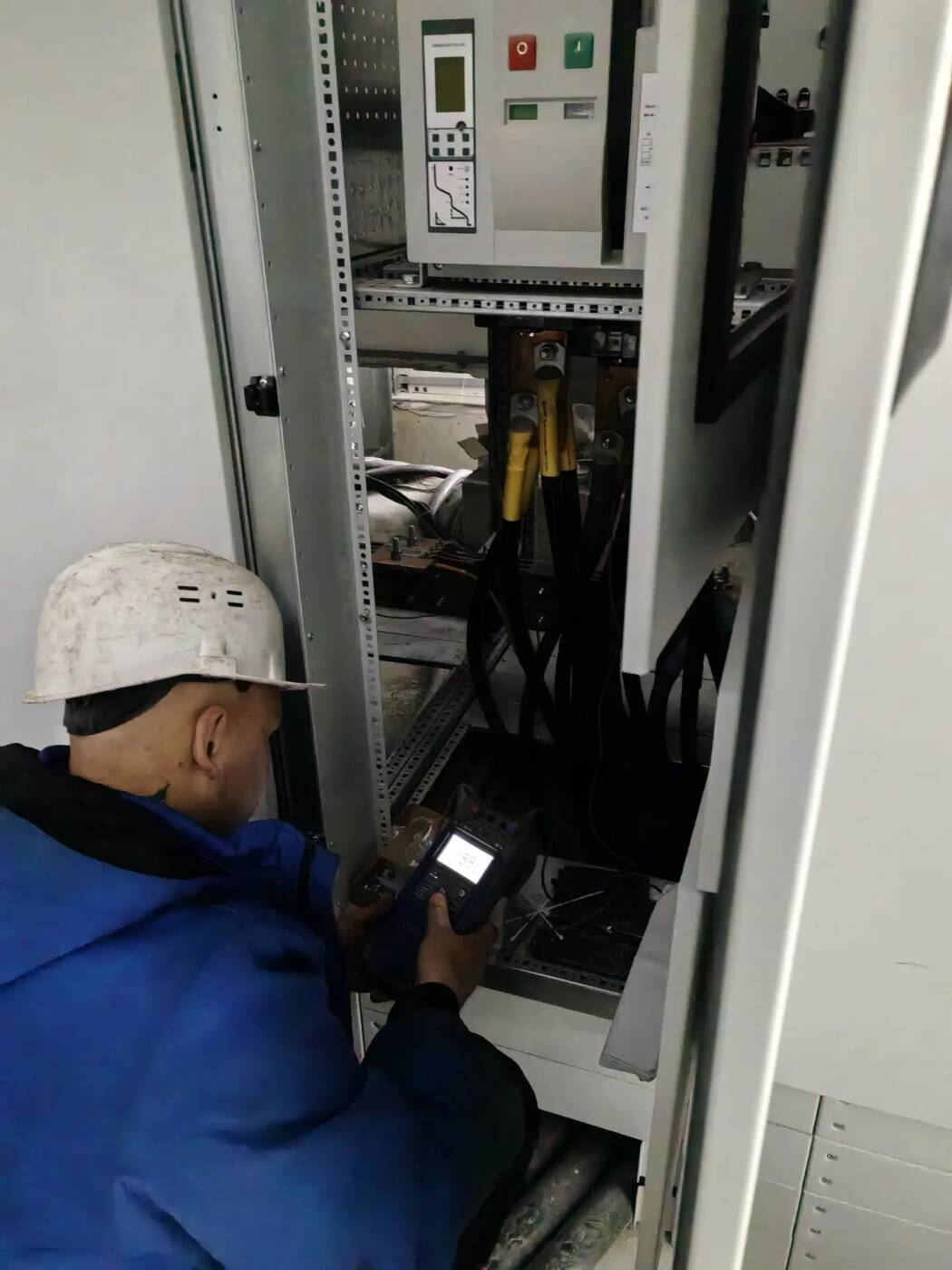

Для проверки применяется мегаомметр — прибор, который создаёт испытательное постоянное напряжение и измеряет сопротивление изоляции. Перед началом работ электроустановку отключают от питания, принимают меры против ошибочной подачи напряжения, проверяют отсутствие напряжения и выполняют необходимые мероприятия по электробезопасности.

Измерения выполняются между токоведущими проводниками, а также между токоведущими проводниками и защитным проводником, присоединённым к заземляющему устройству. Для отдельных цепей и оборудования схема измерений определяется применимыми нормативными требованиями, проектом и инструкцией изготовителя.

После завершения проверки испытуемые цепи разряжаются. При наличии чувствительных электронных устройств, оборудования автоматики, преобразователей частоты и иных аппаратов, которые могут быть повреждены испытательным напряжением, порядок их отключения или исключения из измерительной схемы определяют до начала работ.

Испытательное напряжение и нормы

Для низковольтных электроустановок ГОСТ Р 50571.16-2019 устанавливает следующие базовые значения при измерении сопротивления изоляции:

Указанные значения относятся к низковольтным электроустановкам и применяются с учётом требований ГОСТ Р 50571.16-2019. Для кабельных линий, электродвигателей, трансформаторов, высоковольтного оборудования, вторичных цепей и специальных электроустановок нормы и испытательное напряжение могут отличаться.

Например, для силовых кабелей напряжением до 1 кВ ПУЭ предусматривают измерение сопротивления изоляции мегаомметром на напряжение 2,5 кВ; сопротивление изоляции должно составлять не менее 0,5 МОм. Измерение выполняют до и после испытания кабеля повышенным напряжением, если такое испытание предусмотрено.

Результаты и документы

По результатам работ оформляется протокол измерения сопротивления изоляции. В документе указываются сведения об объекте, применяемом измерительном приборе, схеме и условиях измерения, испытательном напряжении, фактических значениях и выводе по результатам проверки.

• Протокол измерения сопротивления изоляции кабелей и проводов.
• Протокол проверки изоляции электрооборудования и электрических цепей.
• Технический отчёт электролаборатории — при выполнении комплекса испытаний.
• Перечень замечаний и рекомендаций, если выявлены значения, не соответствующие применимым требованиям.

Когда требуется проверка

• Перед вводом новой электроустановки в эксплуатацию.
• После монтажа, реконструкции или замены кабельных линий.
• После ремонта электрооборудования и электрических цепей.
• При проведении приемо-сдаточных и пуско-наладочных испытаний.
• В рамках периодического контроля технического состояния электроустановки.
• При выявлении повреждений кабеля, следов нагрева, увлажнения, протечек или срабатывания защитных аппаратов.
