Визуальный осмотр электроустановок

Визуальный осмотр электроустановок — это проверка состояния смонтированного или эксплуатируемого электрооборудования без выполнения электрических измерений. Осмотр позволяет выявить видимые повреждения, нарушения монтажа, недостатки маркировки, несоответствия проектным решениям и факторы, которые могут снижать безопасность эксплуатации.

Визуальный контроль выполняется при приемо-сдаточных, пуско-наладочных и периодических испытаниях электроустановок. Как правило, он проводится до подачи напряжения и предшествует инструментальным измерениям и испытаниям.

Цель визуального осмотра

Основная задача осмотра — убедиться, что стационарно установленное и подключённое электрооборудование правильно выбрано, смонтировано и не имеет видимых дефектов, способных повлиять на безопасность или работоспособность электроустановки.

В ходе проверки специалист оценивает доступные для осмотра элементы системы электроснабжения, состояние защитных оболочек, кабельных линий, соединений, аппаратов защиты и средств маркировки. При выявлении замечаний они фиксируются в технической документации по результатам работ.

Что проверяется при осмотре

• Соответствие установленного электрооборудования проектной и исполнительной документации — при её наличии.
• Наличие маркировки электрощитов, аппаратов, кабелей, клемм и электрических цепей.
• Состояние корпусов распределительных щитов, шкафов, коробок, оболочек и защитных ограждений.
• Наличие предупреждающих знаков, надписей, схем и обозначений.
• Состояние кабелей, проводов, кабельных вводов, лотков, коробов и мест прохода через строительные конструкции.
• Видимые повреждения изоляции, оболочек, креплений и токоведущих частей.
• Качество доступных контактных соединений и наличие признаков перегрева.
• Наличие и доступность аппаратов отключения, коммутации, защиты и управления.
• Соответствие выбора защитных аппаратов и проводников условиям применения — в рамках доступной документации и внешнего осмотра.
• Маркировка нулевых рабочих, защитных и заземляющих проводников.
• Наличие защитного заземления, защитных проводников и соединений системы уравнивания потенциалов.
• Доступность оборудования для эксплуатации, обслуживания, идентификации и безопасного отключения.

Какие объекты осматриваются

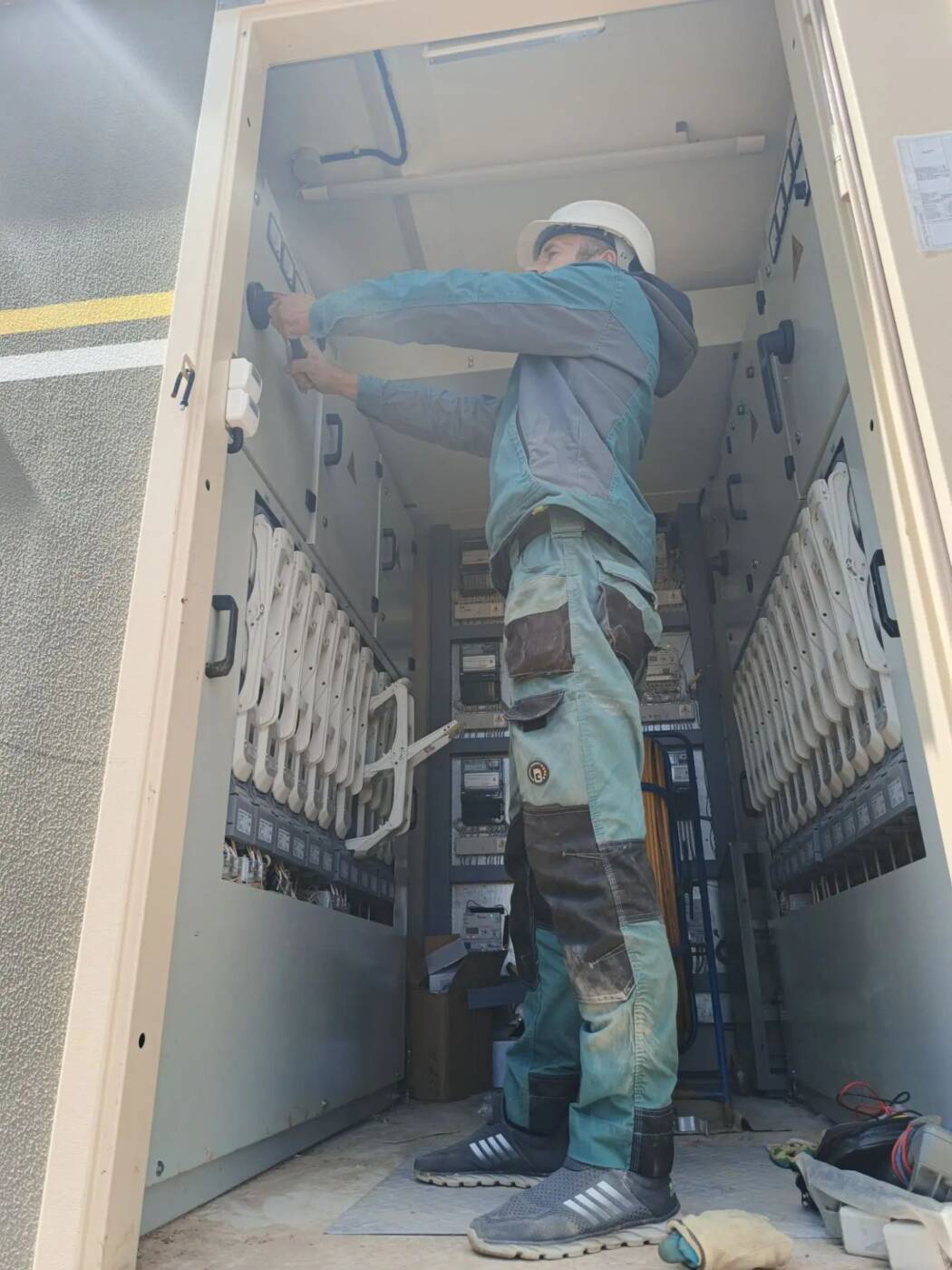

• Вводно-распределительные устройства и главные распределительные щиты.
• Распределительные щиты, силовые шкафы и шкафы управления.
• Кабельные линии, электропроводка, кабельные лотки, короба и проходки.
• Автоматические выключатели, УЗО, дифференциальные автоматы, контакторы и пускатели.
• Системы заземления и уравнивания потенциалов.
• Системы рабочего, аварийного и наружного освещения.
• Электродвигатели, насосы, вентиляционное и технологическое оборудование.

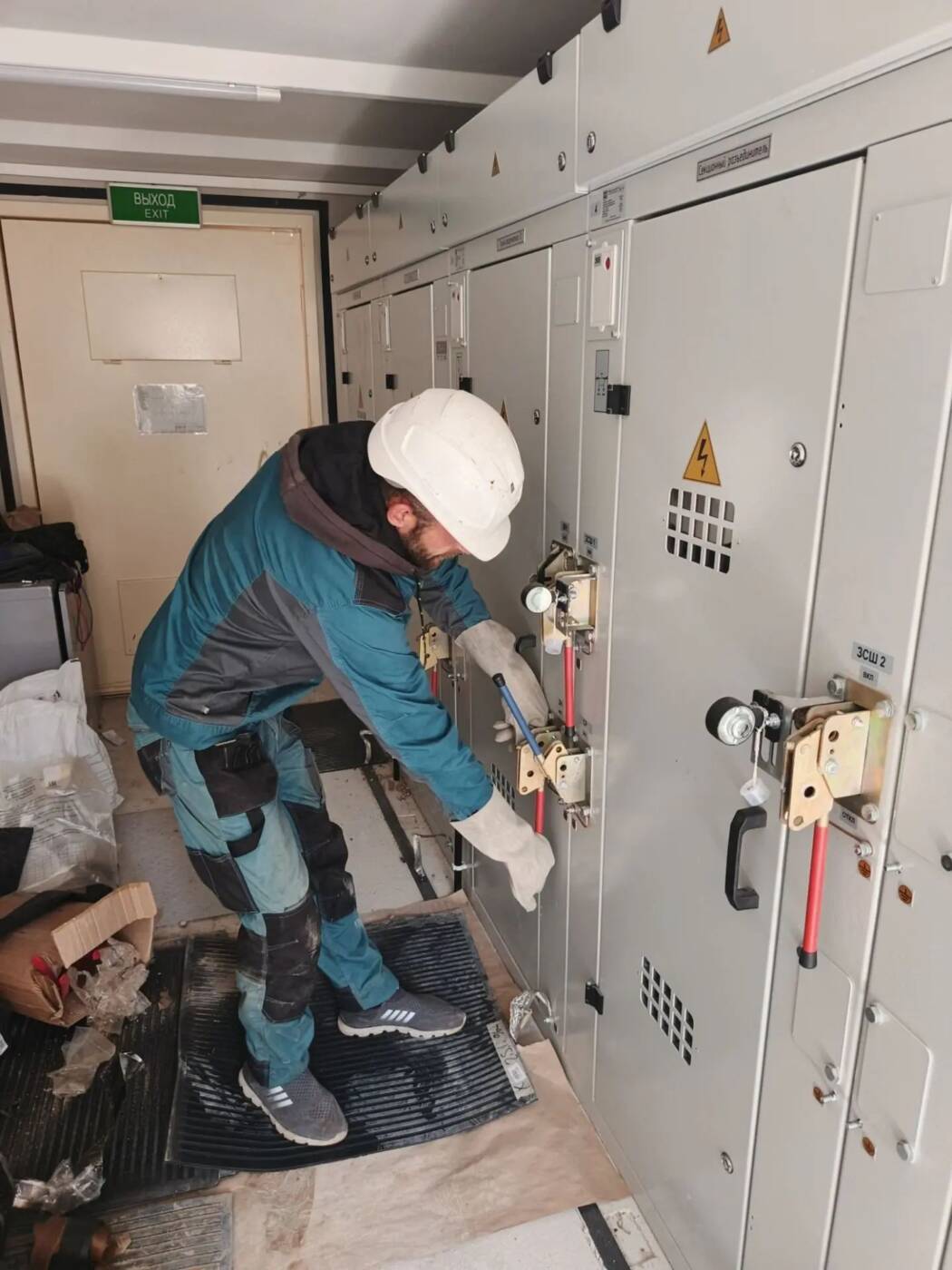

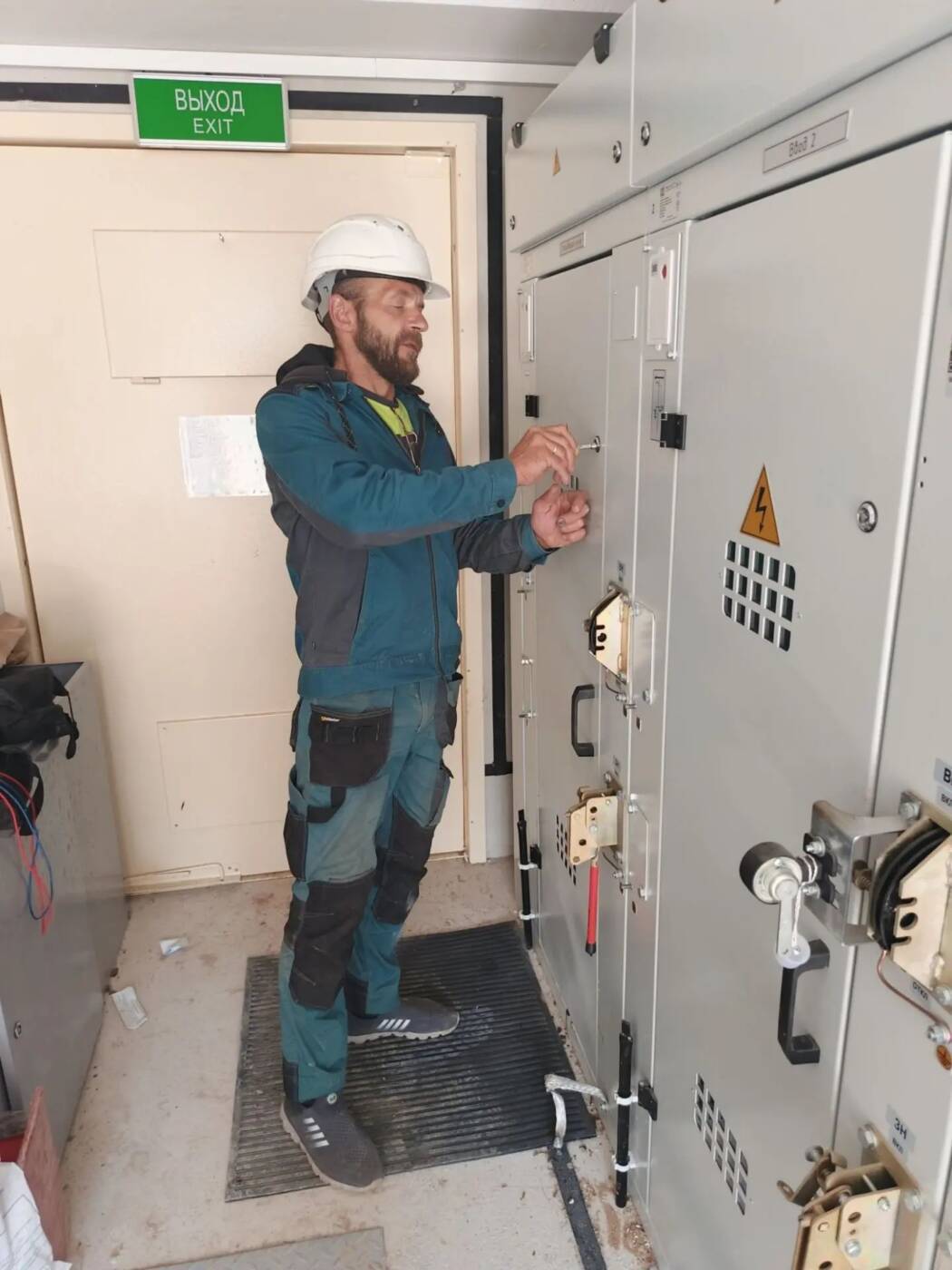

• Трансформаторные подстанции, распределительные устройства и электрооборудование 6–10/0,4 кВ.

Когда требуется осмотр

• Перед приемо-сдаточными испытаниями и вводом электроустановки в эксплуатацию.
• После завершения электромонтажных работ.
• После реконструкции, ремонта, замены оборудования или изменения схем электроснабжения.
• Перед проведением измерений сопротивления изоляции, заземления, цепи «фаза-нуль» и других испытаний.
• При плановом обследовании электроустановки.
• После аварийного отключения, короткого замыкания, затопления, пожара или механического повреждения оборудования.
• При выявлении нагрева, запаха изоляции, следов оплавления, срабатывания защитных аппаратов или нестабильной работы оборудования.

Порядок проведения осмотра

1. Изучение доступной проектной, исполнительной и технической документации.
2. Определение границ обследования и состава осматриваемого оборудования.
3. Проверка электроустановки с соблюдением требований электробезопасности.
4. Осмотр распределительных устройств, кабельных линий, аппаратов защиты и доступных соединений.
5. Фиксация выявленных повреждений, отступлений от проекта и недостатков маркировки.
6. Подготовка перечня замечаний и рекомендаций по дальнейшим действиям.

Нормативная основа

ГОСТ Р 50571.16-2019 предусматривает, что визуальный осмотр должен проводиться перед испытаниями и обычно выполняется до подачи напряжения на электроустановку. Проверка нужна для подтверждения того, что оборудование соответствует требованиям безопасности, правильно выбрано и смонтировано, а также не имеет видимых повреждений или дефектов, снижающих уровень безопасности.

В перечень проверок при визуальном осмотре входят, в частности, меры защиты от поражения электрическим током, выбор проводников и аппаратов защиты, наличие отключающих устройств, соответствие оборудования внешним воздействиям, маркировка проводников и цепей, правильность соединений, наличие схем и предупреждающих надписей, а также доступность оборудования для обслуживания.

Результаты визуального осмотра

По завершении работ оформляется документ по согласованному объёму обследования. Он может быть включён в состав технического отчёта электролаборатории, программы приемо-сдаточных испытаний или отдельного технического заключения.

• Акт или протокол визуального осмотра электроустановки.
• Перечень выявленных замечаний.
• Фотофиксация обнаруженных дефектов — при необходимости.
• Рекомендации по устранению выявленных несоответствий.
• Технический отчёт при проведении комплексных электроизмерительных работ.
