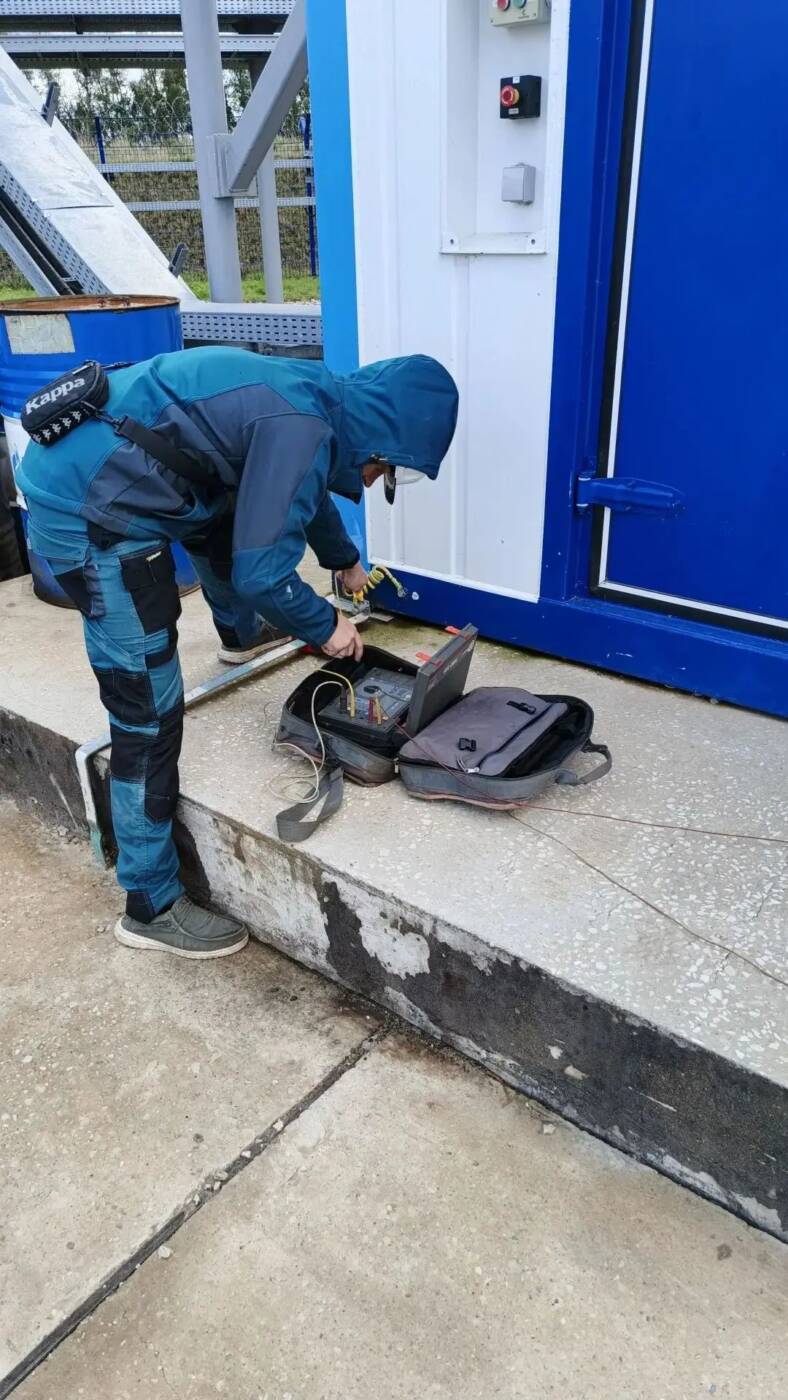

Проверка систем молниезащиты с оформлением документации

Проверка систем молниезащиты с оформлением документации — комплекс работ по обследованию молниеприёмников, токоотводов, заземляющих устройств, соединений и элементов уравнивания потенциалов с подготовкой актов, протоколов и технического отчёта. Работы выполняются для объектов, находящихся в эксплуатации, а также после монтажа, ремонта, реконструкции или повреждения системы молниезащиты.

Проверка позволяет зафиксировать фактическое состояние доступных элементов системы, подтвердить результаты измерений и подготовить документацию для технической эксплуатации объекта. В отчёте отражаются только фактически обследованные элементы и выполненные измерения.

Что проверяется

Состав работ определяется конструкцией здания, категорией молниезащиты, проектной документацией, доступностью элементов и согласованным техническим заданием.

• Молниеприёмные сетки, стержневые и тросовые молниеприёмники.
• Естественные молниеприёмники: металлическая кровля, конструкции и элементы здания — при наличии соответствующего проектного решения.
• Токоотводы от молниеприёмников к заземляющему устройству.
• Соединения токоотводов, крепления, сварные и болтовые контакты.
• Защитные проводники, заземляющие магистрали и главная заземляющая шина.
• Заземлители и доступные элементы контура заземления.
• Соединения между системой молниезащиты и системой уравнивания потенциалов.
• Смотровые колодцы, контрольные соединения и маркировка — при наличии.
• Устройства защиты от импульсных перенапряжений — УЗИП, если они предусмотрены проектом или включены в объём работ.

ГОСТ Р 59789-2021 устанавливает требования к защите зданий и сооружений от внешних и внутренних повреждений с помощью систем молниезащиты, а также к защите людей и животных от воздействия напряжений прикосновения и шага вблизи системы молниезащиты.

Какие работы выполняются

• Визуальный осмотр доступных элементов системы молниезащиты.
• Проверка целостности молниеприёмников, токоотводов и заземляющих проводников.
• Проверка креплений, соединений и доступных сварных швов.
• Выявление коррозии, механических повреждений, обрывов, деформаций и отсутствующих элементов.
• Проверка непрерывности цепи между молниеприёмниками, токоотводами и заземляющим устройством.

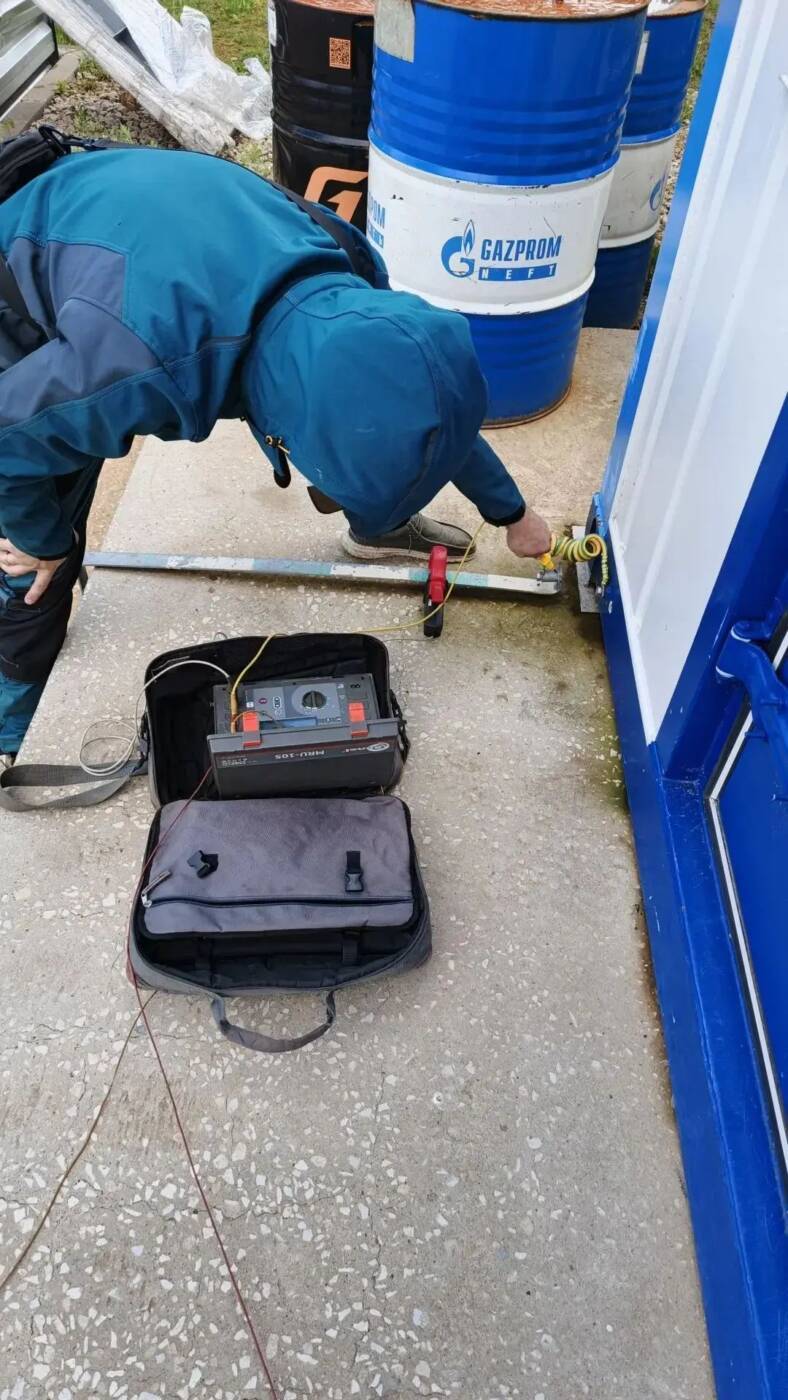

• Измерение сопротивления металлосвязи в разборных соединениях.
• Измерение сопротивления заземляющего устройства молниезащиты.
• Проверка наличия присоединений к системе уравнивания потенциалов.
• Проверка состояния УЗИП по индикации и видимым соединениям — при включении в состав работ.
• Фотофиксация доступных элементов и выявленных дефектов.

Согласно РД 34.21.122-87, при проверке оценивают целостность и защищённость от коррозии доступных частей молниеприёмников, токоотводов и контактов между ними, а также сопротивление току промышленной частоты заземлителей отдельно стоящих молниеотводов. Для таких заземлителей измеренное сопротивление не должно превышать результат приёмочных измерений более чем в 5 раз.

Документы по результатам проверки

После проведения работ оформляется комплект документов по фактически выполненному объёму. Состав документации согласовывается до начала работ и зависит от назначения объекта, наличия проекта, исполнительных схем и ранее оформленных паспортов.

• Акт визуального осмотра системы молниезащиты.
• Протокол проверки наличия цепи между молниеприёмниками, токоотводами и заземляющим устройством.
• Протокол измерения переходного сопротивления соединений и металлосвязи.
• Протокол измерения сопротивления заземляющего устройства — при выполнении измерений.
• Протокол проверки УЗИП — при включении в объём работ.
• Фотоотчёт по доступным обследованным элементам.
• Ведомость выявленных дефектов и замечаний.
• Техническое заключение с рекомендациями по устранению выявленных несоответствий.
• Технический отчёт электролаборатории.

СО 153-34.21.122-2003 предусматривает, что комплект эксплуатационно-технической документации по молниезащите включает пояснительную записку, схемы зон защиты, рабочие чертежи, акты на скрытые работы и акты испытаний устройств молниезащиты. После приёмки в эксплуатацию составляются паспорта молниезащитных устройств и заземлителей; утверждённые акты и протоколы измерений включаются в паспорт. Результаты последующих проверок оформляются актами, вносятся в паспорт и журнал учёта состояния устройств молниезащиты.

Паспорт молниезащиты

Паспорт молниезащиты — эксплуатационный документ, в котором собираются сведения о системе, результаты приёмки, акты скрытых работ, протоколы измерений и материалы периодических проверок. При наличии действующего паспорта результаты новой проверки могут быть подготовлены в формате документов для его актуализации.

Если проект, исполнительные схемы или предыдущий паспорт отсутствуют, документация оформляется по доступным исходным данным, результатам визуального обследования и выполненным измерениям. В таком случае документы не заменяют проектирование системы молниезащиты и не подтверждают характеристики скрытых элементов, которые не были доступны для осмотра.

Когда требуется проверка

• После монтажа системы молниезащиты и перед вводом объекта в эксплуатацию.
• Перед началом грозового сезона.
• После ремонта кровли, фасада, заземляющего устройства или токоотводов.
• После реконструкции здания, изменения металлических конструкций или инженерных коммуникаций.
• После удара молнии, пожара, урагана, обледенения, затопления или механического повреждения.
• После земляных работ в зоне размещения заземлителей.
• Для оформления, восстановления или актуализации эксплуатационной документации.
• По графику технического обслуживания объекта.

СО 153-34.21.122-2003 предусматривает ежегодный осмотр и проверку устройств молниезащиты перед началом грозового сезона. РД 34.21.122-87 устанавливает проверку для зданий и сооружений I и II категорий один раз в год перед началом грозового сезона, а для объектов III категории — не реже одного раза в три года.

Порядок выполнения работ

1. Получение исходных данных: проекта, схем, паспорта молниезащиты, предыдущих протоколов и сведений об объекте.
2. Определение состава системы и границ обследования.
3. Проведение визуального осмотра доступных элементов.
4. Проверка металлосвязи и непрерывности токоотводов.
5. Измерение сопротивления заземляющего устройства — при включении в программу работ.
6. Фотофиксация элементов системы и выявленных замечаний.
7. Анализ результатов в пределах проведённого обследования.
8. Оформление актов, протоколов, технического заключения и отчёта.
