Проверка систем молниезащиты

Проверка систем молниезащиты — комплекс работ по обследованию внешней и внутренней защиты здания или сооружения от воздействия молнии. В ходе проверки оценивается состояние молниеприёмников, токоотводов, соединений, заземляющего устройства, уравнивания потенциалов и элементов защиты от импульсных перенапряжений — в пределах согласованного объёма работ.

Цель проверки — подтвердить целостность и работоспособность доступных элементов системы молниезащиты, выявить механические повреждения, коррозию, обрывы, ослабленные соединения и другие дефекты, способные снизить эффективность отвода тока молнии и защиты электрооборудования.

Что входит в систему молниезащиты

Внешняя система молниезащиты предназначена для перехвата тока молнии и безопасного отвода его в землю. Внутренняя система направлена на снижение опасных перенапряжений, разности потенциалов и воздействия молнии на электрооборудование.

• Молниеприёмники: стержневые, тросовые, сетчатые и естественные молниеприёмники.
• Токоотводы, соединяющие молниеприёмники с заземляющим устройством.
• Заземлители и контур заземления молниезащиты.
• Соединения токоотводов с молниеприёмниками и заземлителями.
• Главная заземляющая шина и система уравнивания потенциалов.
• Естественные заземлители: металлические конструкции и железобетонные фундаменты — при соответствии требованиям проекта и наличии непрерывной электрической связи.
• Устройства защиты от импульсных перенапряжений — УЗИП, если они предусмотрены проектом или установлены в электрощите.

В качестве заземлителей молниезащиты допускается использовать железобетонные фундаменты зданий, сооружений и опор молниеотводов при обеспечении непрерывной электрической связи по арматуре и присоединении к закладным деталям сваркой.

Что проверяется

Состав работ определяется проектом молниезащиты, категорией объекта, конструкцией здания, доступностью элементов и техническим заданием. В проверку могут входить:

• Визуальный осмотр молниеприёмников, токоотводов и заземляющих проводников.
• Проверка наличия повреждений, деформаций, обрывов и следов коррозии.
• Проверка креплений, доступных сварных и болтовых соединений.
• Проверка непрерывности цепи между молниеприёмником, токоотводом и заземляющим устройством.
• Измерение сопротивления металлосвязи в местах разборных соединений.
• Измерение сопротивления заземляющего устройства молниезащиты.
• Проверка присоединения металлических конструкций к системе уравнивания потенциалов.
• Проверка маркировки, доступности контрольных соединений и состояния смотровых колодцев — при наличии.
• Проверка УЗИП, их подключения и индикации состояния — при включении в объём работ.
• Фотофиксация доступных элементов и выявленных замечаний.

ГОСТ Р 59789-2021 предусматривает проверку системы молниезащиты, включая подтверждение того, что новые коммуникации или конструкции, выполненные после предыдущего обследования, учтены в системе молниезащиты.

Проверка токоотводов и соединений

Токоотводы обеспечивают путь прохождения тока молнии от молниеприёмника к заземляющему устройству. При осмотре оценивают целостность проводников, надёжность их крепления, отсутствие недопустимых перегибов, механических повреждений и выраженной коррозии.

В разборных соединениях дополнительно проверяется электрическая непрерывность. При обнаружении повышенного переходного сопротивления, следов нагрева, коррозии или ослабления контакт очищают, восстанавливают или заменяют в зависимости от характера дефекта.

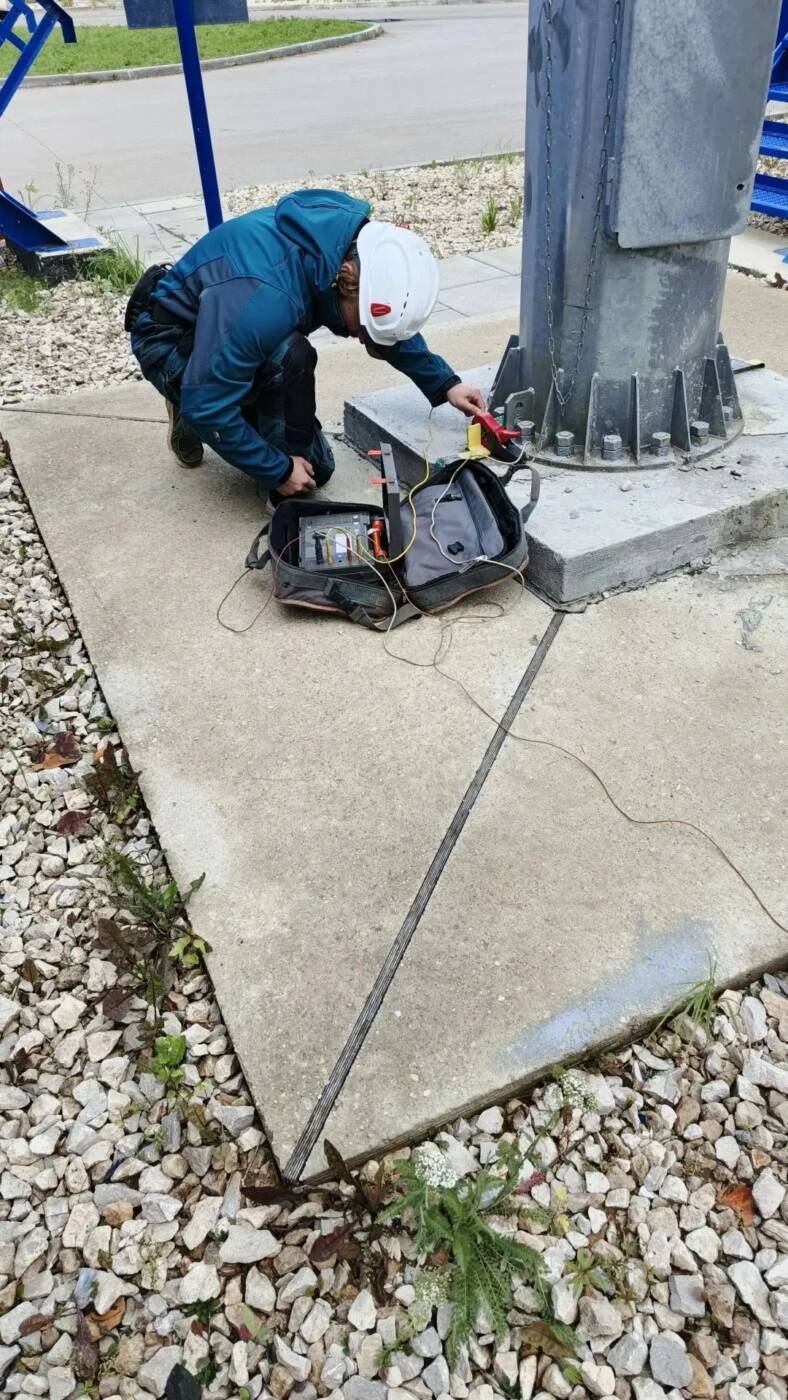

Измерение сопротивления заземления

Заземляющее устройство молниезащиты проверяется путём измерения сопротивления растеканию тока промышленной частоты. Результат сравнивается с требованиями проекта, применимой нормативной документации и данными предыдущих измерений.

Для отдельно стоящих молниеотводов сопротивление заземлителей току промышленной частоты не должно превышать результат измерения, полученный при приёмке, более чем в 5 раз.

Нормативное значение сопротивления заземления нельзя установить без данных об объекте. Оно зависит от проекта, принятого решения по молниезащите, типа заземлителей, удельного сопротивления грунта, сезонных условий и того, объединено ли заземляющее устройство молниезащиты с защитным заземлением электроустановки.

Когда проводится проверка

• После монтажа системы молниезащиты и перед вводом объекта в эксплуатацию.
• Перед началом грозового сезона.
• После реконструкции здания, ремонта кровли, фасада или замены элементов молниезащиты.
• После изменения металлических конструкций, инженерных коммуникаций или электроустановок, связанных с системой уравнивания потенциалов.
• После удара молнии, пожара, урагана, обледенения, механического повреждения или иной аварийной ситуации.
• После земляных работ в зоне прокладки заземляющих проводников и заземлителей.
• По графику периодического технического обслуживания объекта.

СО 153-34.21.122-2003 предусматривает ежегодную проверку и осмотр устройств молниезащиты перед началом грозового сезона. Внеочередные проверки выполняются после монтажа системы, внесения изменений или повреждения защищаемого объекта.

Согласно РД 34.21.122-87, для зданий и сооружений I и II категорий проверку состояния устройств молниезащиты проводят один раз в год перед грозовым сезоном, для объектов III категории — не реже одного раза в три года.

Проверка УЗИП

Устройства защиты от импульсных перенапряжений защищают электрические сети и подключённое оборудование от импульсных перенапряжений, возникающих при атмосферных и коммутационных воздействиях. При проверке оценивают наличие УЗИП в предусмотренных точках, целостность подключений, состояние предохранительной защиты и показания индикатора работоспособности, если он предусмотрен конструкцией устройства.

Проверка УЗИП не заменяет испытания системы внешней молниезащиты. Эти элементы выполняют разные задачи: молниеприёмники, токоотводы и заземлители отводят ток молнии, а УЗИП ограничивают импульсные перенапряжения внутри электроустановки.

Документы по результатам

По итогам работ оформляется технический отчёт или протокол проверки системы молниезащиты. Документация отражает фактически доступные и обследованные элементы, результаты измерений и выявленные замечания.

• Акт или протокол визуального осмотра молниезащиты.
• Протокол проверки металлосвязи токоотводов и заземляющих проводников.
• Протокол измерения сопротивления заземляющего устройства — при выполнении работ.
• Схема обследованных элементов или отметки на предоставленном плане — при наличии исходных данных.
• Фотофиксация доступных элементов и выявленных дефектов.
• Перечень замечаний и рекомендации по устранению несоответствий.
• Технический отчёт электролаборатории.
