Изготовление однолинейной схемы

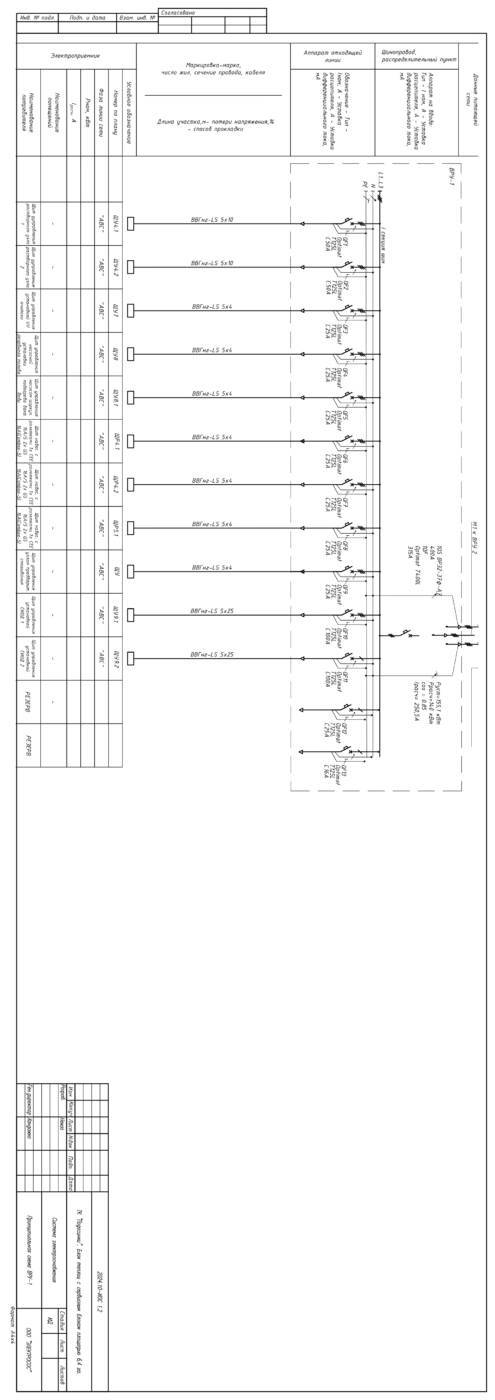

Изготовление однолинейной схемы — подготовка графического документа, который показывает структуру электроснабжения объекта в упрощённом виде. На схеме отображаются источник питания, ввод, распределительные устройства, защитные аппараты, кабельные линии, потребители, заземление и основные технические параметры электроустановки.

Однолинейная схема используется при эксплуатации, ремонте, реконструкции, проведении электроизмерений, наладке защитных аппаратов и оформлении технической документации. Документ позволяет быстро определить состав электроустановки, направление питания, места установки автоматических выключателей и основные характеристики отходящих линий.

Что отображается на однолинейной схеме

Состав схемы зависит от назначения объекта, уровня напряжения, количества распределительных устройств и доступности исходных данных. В документ могут быть включены:

• Источник питания: трансформаторная подстанция, ввод от сетевой организации, дизель-генератор или другой источник.
• Вводное устройство, ВРУ, ГРЩ, АВР и распределительные щиты.
• Секционные, вводные и отходящие автоматические выключатели.
• УЗО, дифференциальные автоматы, предохранители, рубильники, контакторы и другие аппараты защиты или коммутации.
• Кабельные линии, марки проводников, сечение жил и количество проводников — при наличии исходных данных.
• Номинальные токи защитных аппаратов и их характеристики.
• Расчётные или фактические мощности подключённых потребителей — при наличии сведений.
• Шины, шинопроводы, секции распределительных устройств и точки секционирования.
• Электроприёмники: освещение, розеточные группы, вентиляция, насосы, электродвигатели, технологическое оборудование и другие нагрузки.
• Защитные и нулевые рабочие проводники, система заземления и главная заземляющая шина.
• Обозначения щитов, линий, кабелей и оборудования.

Для чего нужна схема

• Для эксплуатации электроустановки и организации безопасных переключений.
• Для проведения испытаний сопротивления изоляции, контура заземления, металлосвязи и цепи «фаза-ноль».
• Для проверки автоматических выключателей, УЗО и других защитных устройств.
• Для поиска неисправностей и определения отключаемых участков сети.
• Для подготовки к реконструкции, увеличению мощности или подключению нового оборудования.
• Для составления технического отчёта электролаборатории.
• Для передачи информации обслуживающему персоналу, электромонтажной организации или проектировщику.
• Для восстановления документации при её отсутствии или несоответствии фактической схеме электроснабжения.

Правила технической эксплуатации электроустановок потребителей электрической энергии предусматривают наличие комплекта однолинейных схем электроснабжения у ответственного за электрохозяйство и на рабочем месте оперативного персонала. В помещениях с основным оборудованием должны быть размещены нормальные схемы электрических соединений.

Однолинейная схема и проект

Однолинейная схема отражает фактическую или проектную структуру электроустановки, но сама по себе не всегда является полноценным проектом электроснабжения. Полный проект может включать расчёт нагрузок, расчёт токов короткого замыкания, выбор сечений кабелей, расчёт защитных аппаратов, планы прокладки трасс, спецификации, пояснительную записку и другие разделы.

Схема может быть изготовлена для эксплуатации действующего объекта по результатам обследования и предоставленной документации. В этом случае в документе указываются доступные фактические данные. Если параметры кабелей, аппаратов или нагрузки невозможно подтвердить без вскрытия, измерений или паспортов, такие сведения отмечаются как требующие уточнения.

Нормативное оформление

Однолинейное изображение допускается для электрических схем: идентичные цепи показывают одной линией, а одинаковые элементы — одним условным графическим обозначением. Такой порядок установлен ГОСТ 2.702-2011.

ГОСТ 21.613-2014 устанавливает состав и правила оформления рабочей документации силового электрооборудования. При разработке принципиальных схем питающих, распределительных и групповых сетей применяется однолинейное изображение; для линий указывают буквенно-цифровые обозначения, типы и технические данные оборудования.

Как изготавливается схема

1. Сбор исходных данных: существующих схем, проектной и исполнительной документации, паспортов щитов и защитных аппаратов.
2. Обследование электроустановки: вводов, ВРУ, ГРЩ, распределительных щитов, кабельных линий и подключённых потребителей.
3. Фиксация маркировки оборудования, номиналов аппаратов защиты, доступных данных о кабелях и нагрузках.
4. Определение структуры питания, связей между щитами и отходящими линиями.
5. Подготовка схемы с применением условных графических обозначений.
6. Проверка схемы на соответствие доступным фактическим данным.
7. Передача документа в согласованном формате: PDF, DWG, DXF или другом формате.

Какие исходные данные нужны

Чем больше исходных материалов предоставлено до начала работ, тем точнее и быстрее можно подготовить однолинейную схему.

• Адрес и назначение объекта.
• Существующие однолинейные схемы, проект или исполнительная документация.
• Фотографии щитов с открытыми дверцами и читаемой маркировкой аппаратов.
• Перечень ВРУ, ГРЩ, распределительных щитов и шкафов управления.
• Номиналы автоматических выключателей, УЗО и других аппаратов защиты.
• Данные о марках и сечениях кабелей — при наличии.
• Информация о трансформаторной подстанции, выделенной мощности и источниках резервного питания.
• Перечень основных электроприёмников и оборудования.
• Результаты ранее выполненных электроизмерений.

Что получает заказчик

По результатам работ передаётся однолинейная схема, подготовленная по согласованному объёму обследования и исходным данным.

• Однолинейная схема электроснабжения объекта.
• Обозначения распределительных щитов, вводов, линий и защитных аппаратов.
• Технические данные, доступные на момент обследования.
• Перечень неуточнённых данных и замечаний — при необходимости.
• Файл в согласованном формате: PDF, DWG, DXF или иной формат.
• Печатный экземпляр — при включении в объём работ.
