Испытания высоковольтных ячеек

Испытания высоковольтных ячеек — комплекс проверок, измерений и электрических испытаний комплектных распределительных устройств перед вводом в эксплуатацию, после монтажа, ремонта, реконструкции или в ходе технического обслуживания. Работы проводятся для оценки состояния изоляции, первичных и вторичных цепей, коммутационных аппаратов, устройств защиты, автоматики и заземления.

Испытания выполняются для ячеек КРУ, КРУН, КСО и других распределительных устройств среднего напряжения. Конкретный объём работ определяется типом ячейки, классом напряжения, установленным оборудованием, проектной документацией, паспортами изготовителей и задачей обследования.

Какие ячейки испытываются

• КРУ — комплектные распределительные устройства.
• КРУН — комплектные распределительные устройства наружной установки.
• КСО — камеры сборные одностороннего обслуживания.
• Ячейки распределительных устройств 6 кВ и 10 кВ.
• Ячейки с вакуумными, масляными или элегазовыми выключателями.
• Ячейки с разъединителями, выключателями нагрузки, предохранителями и заземляющими ножами.
• Ячейки ввода, секционирования, отходящих линий, трансформаторов напряжения и трансформаторов собственных нужд.

ГОСТ 14693-90 распространяется на негерметизированные комплектные распределительные устройства в металлической оболочке на напряжение до 10 кВ. Документ устанавливает общие технические требования к КРУ, включая варианты местного и дистанционного управления.

Что входит в испытания

Перечень операций составляется индивидуально. Не все виды испытаний требуются для каждой ячейки: необходимость определяется программой работ, техническим заданием, состоянием оборудования и документацией изготовителя.

• Визуальный осмотр корпуса, отсеков, шин, изоляторов, вводов, кабельных разделок и контактных соединений.
• Проверка маркировки, схем, предупреждающих надписей и механических блокировок.
• Проверка состояния защитного заземления корпуса и металлических конструкций.
• Измерение сопротивления изоляции первичных цепей.
• Измерение сопротивления изоляции вторичных цепей, цепей управления, сигнализации и релейной защиты.
• Испытание изоляции первичных цепей повышенным напряжением промышленной частоты.
• Испытание изоляции вторичных цепей напряжением промышленной частоты.
• Проверка переходного сопротивления контактных соединений и разъёмных контактов — при необходимости.

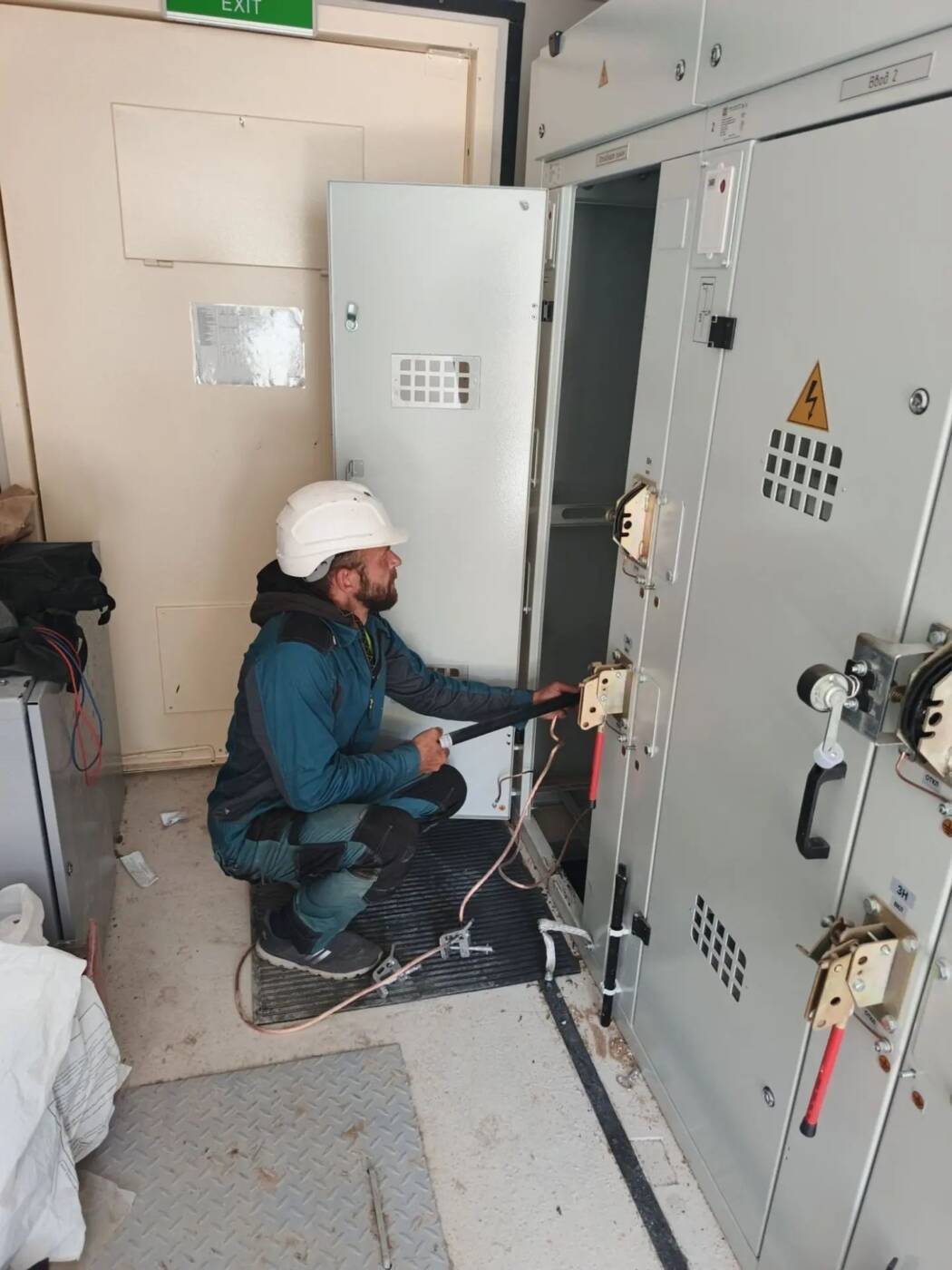

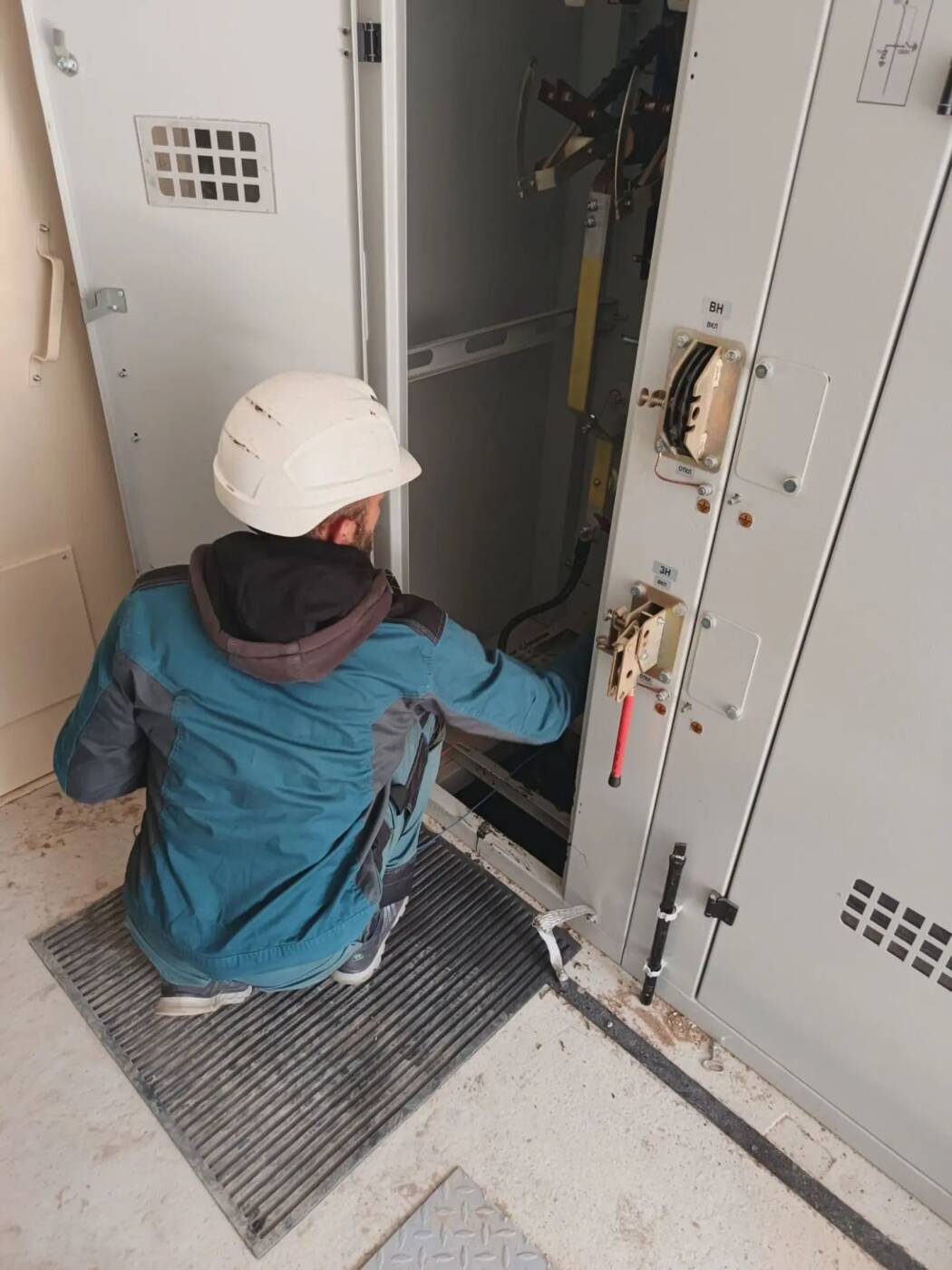

• Проверка механической работы выкатных элементов, дверей, приводов и блокировок.
• Проверка работоспособности выключателей, разъединителей, заземляющих ножей и выключателей нагрузки.
• Проверка трансформаторов тока и напряжения, если они установлены в ячейке.
• Проверка цепей управления, защиты, автоматики, сигнализации и телемеханики.
• Проверка фазировки и соответствия схем вторичных соединений.

Измерение сопротивления изоляции

Сопротивление изоляции первичных цепей КРУ и КРУН измеряют мегаомметром на напряжение 2,5 кВ. Для полностью собранных первичных цепей с установленными узлами и деталями сопротивление изоляции должно быть не менее 1 000 МОм. При неудовлетворительном результате измерения проводят поэлементно; сопротивление изоляции каждого элемента также должно быть не менее 1 000 МОм.

Для вторичных цепей применяется мегаомметр на напряжение 0,5–1 кВ. Сопротивление изоляции каждого присоединения вторичных цепей со всеми подключёнными аппаратами, реле, приборами и вторичными обмотками трансформаторов должно быть не менее 1 МОм.

Испытание повышенным напряжением

Испытание изоляции первичных цепей повышенным напряжением проводится для проверки способности изоляции выдерживать установленное испытательное воздействие. Испытанию подвергается полностью смонтированная ячейка с выкатными элементами в рабочем положении и закрытыми дверями.

Продолжительность приложения нормированного испытательного напряжения для изоляции первичных цепей КРУ и КРУН составляет 1 минуту. Значение испытательного напряжения выбирается в зависимости от номинального напряжения ячейки и характеристик оборудования в соответствии с применимыми нормами и документацией изготовителя.

Испытание изоляции вторичных цепей выполняют напряжением 1 кВ промышленной частоты. В отдельных случаях испытание изоляции напряжением промышленной частоты может заменяться измерением сопротивления изоляции мегаомметром на 2,5 кВ, если это допускается применимыми требованиями.

Проверка коммутационных аппаратов

В состав работ может входить проверка выключателей, разъединителей, заземляющих ножей и других коммутационных аппаратов, расположенных в ячейке. Проверяется правильность включения и отключения, работа приводов, положение контактов, действие механических и электромагнитных блокировок, цепи управления и сигнализации.

Для выкатных элементов проверяют фиксацию в контрольном и рабочем положениях, возможность безопасного перемещения, действие шторочных механизмов и блокировок. Порядок проверок определяется конструкцией конкретной ячейки и технической документацией завода-изготовителя.

Когда необходимы испытания

• Перед вводом ячеек в эксплуатацию после монтажа.
• После капитального, текущего или аварийного ремонта.
• После замены выключателя, трансформаторов тока или напряжения, кабельной муфты, изоляторов или устройств РЗА.
• После повреждения кабельной линии, короткого замыкания или аварийного отключения.
• После реконструкции распределительного устройства или изменения вторичных схем.
• В рамках периодического технического обслуживания электроустановки.
• При выявлении следов перекрытия, нагрева, повреждения изоляции, нестабильной работы защиты или блокировок.

Документы по результатам испытаний

По итогам работ оформляются документы по фактически проведённому объёму измерений и проверок. Состав протоколов зависит от оборудования, установленного в ячейке, и утверждённой программы испытаний.

• Протокол визуального осмотра высоковольтной ячейки.
• Протокол измерения сопротивления изоляции первичных цепей.
• Протокол измерения сопротивления изоляции вторичных цепей.
• Протокол испытания повышенным напряжением — при выполнении работ.
• Протокол проверки коммутационных аппаратов, приводов и блокировок.
• Протокол проверки вторичных цепей, устройств РЗА и сигнализации — в согласованном объёме.
• Технический отчёт электролаборатории.
• Перечень выявленных замечаний и рекомендации по их устранению — при необходимости.
