Испытания масла на пробой

Испытание масла на пробой — лабораторное определение электрической прочности жидкого диэлектрика, используемого в маслонаполненном электрооборудовании. Проверка показывает, какое напряжение способна выдержать проба масла до электрического пробоя между электродами.

Пробивное напряжение является одним из показателей состояния трансформаторного масла. Снижение этого значения может быть связано с присутствием влаги, механических примесей, продуктов старения и загрязнений. Результаты испытания применяются для оценки пригодности масла к дальнейшей эксплуатации в пределах проверяемого показателя.

Для какого оборудования проводится испытание

• Силовые трансформаторы.
• Измерительные трансформаторы тока и напряжения.
• Масляные выключатели.
• Высоковольтные вводы.
• Реакторы и другое маслонаполненное электрооборудование.
• Ёмкости со свежим, эксплуатационным, регенерированным или подготовленным к заливке трансформаторным маслом.

Что определяет испытание

При испытании определяется пробивное напряжение — значение напряжения, при котором в масле происходит электрический разряд между электродами испытательной ячейки. Чем выше электрическая прочность масла, тем лучше оно противостоит пробою в условиях испытания.

Испытание на пробой не заменяет полный физико-химический анализ масла. Оно не определяет кислотное число, влагосодержание, тангенс угла диэлектрических потерь, температуру вспышки, газосодержание и другие показатели. При необходимости перечень лабораторных анализов согласовывается отдельно.

Как проводится испытание

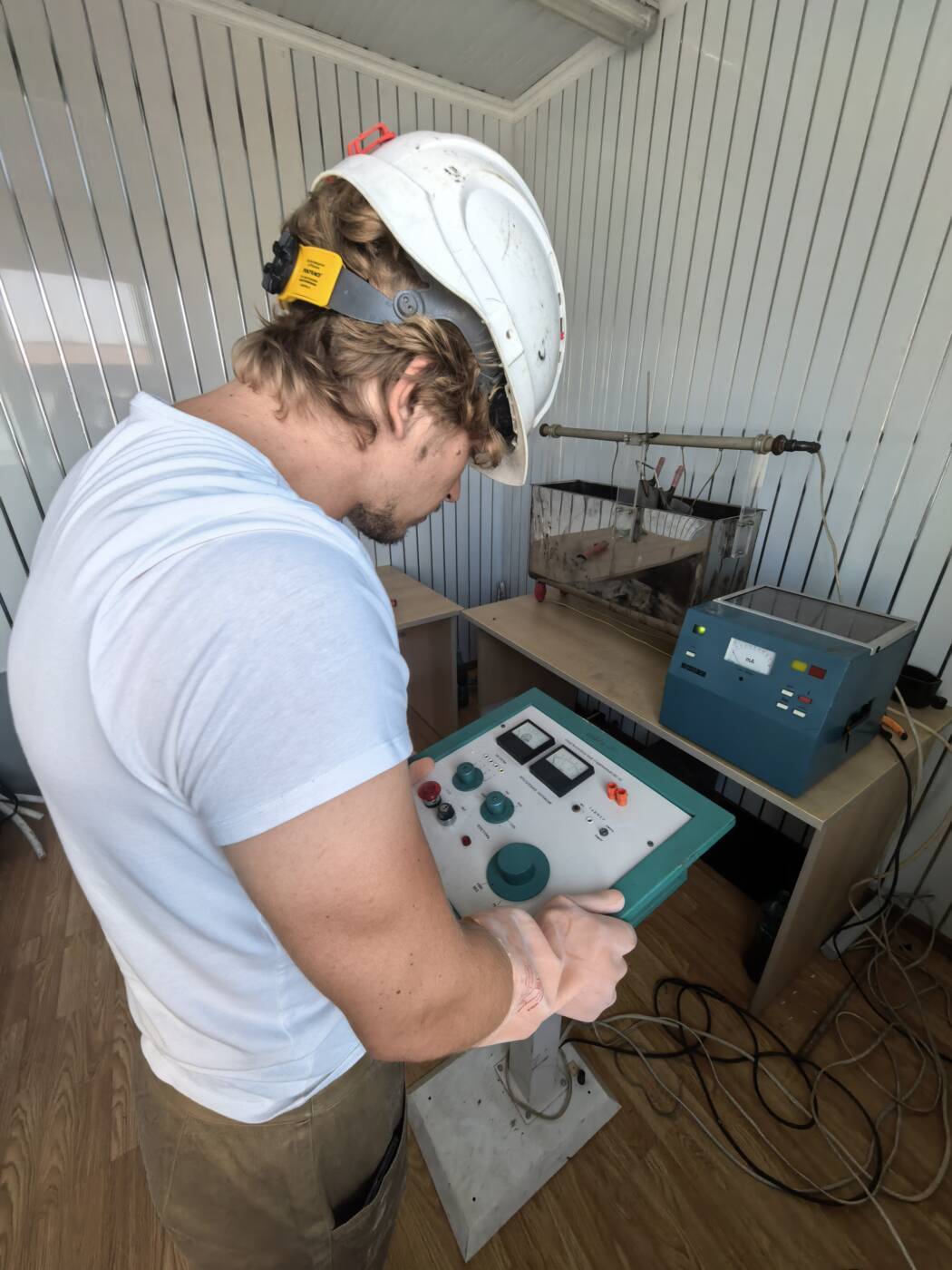

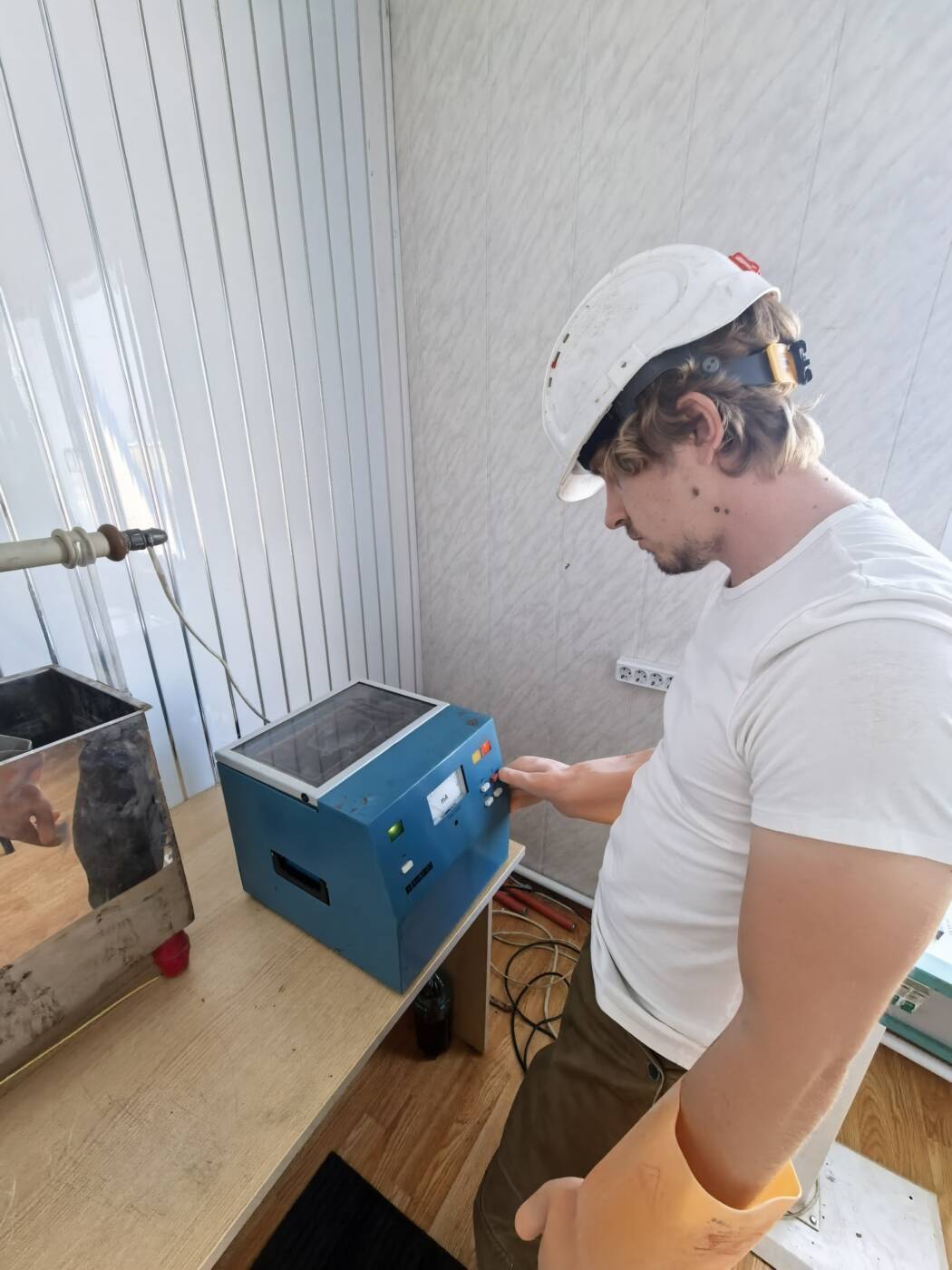

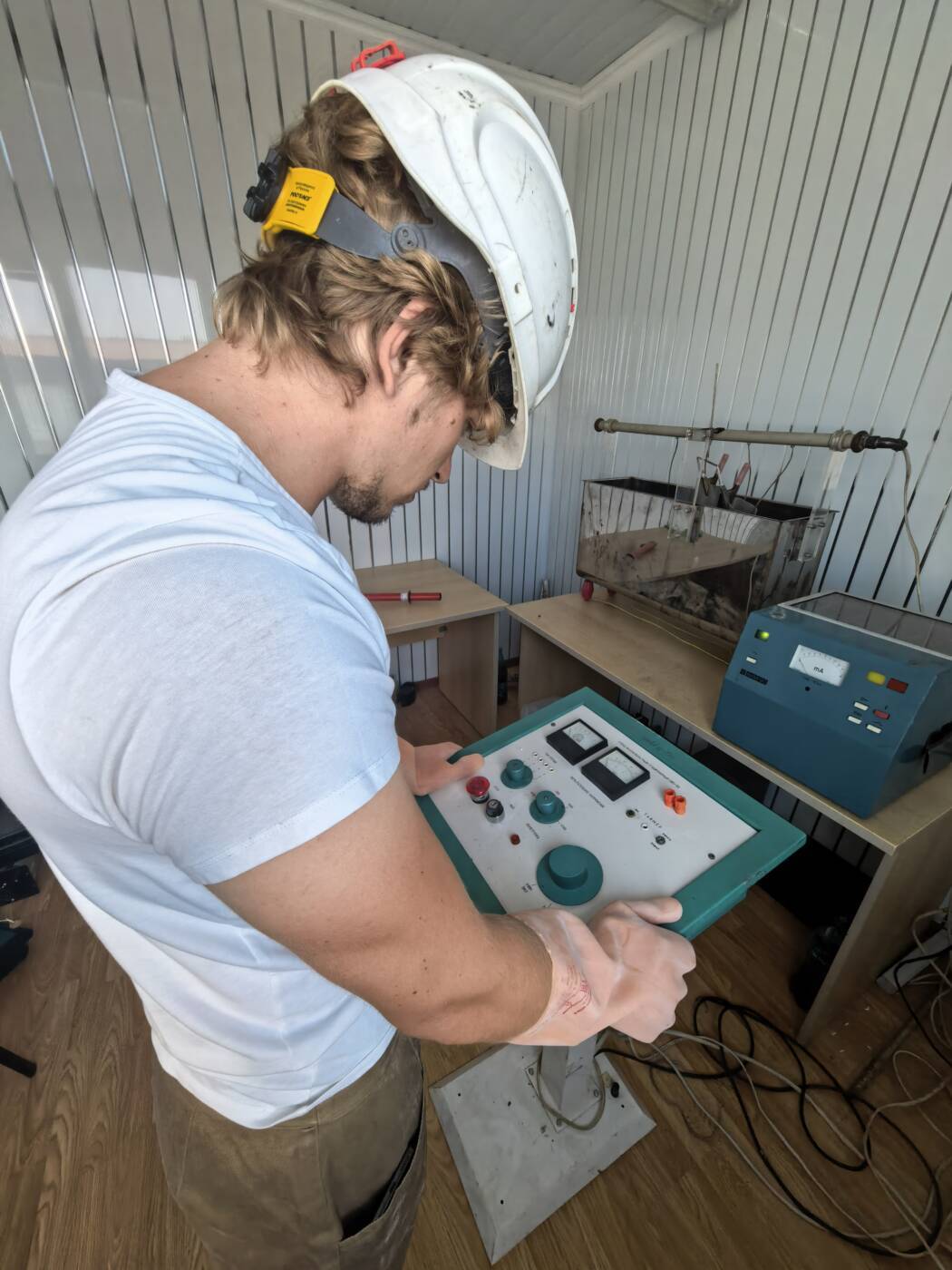

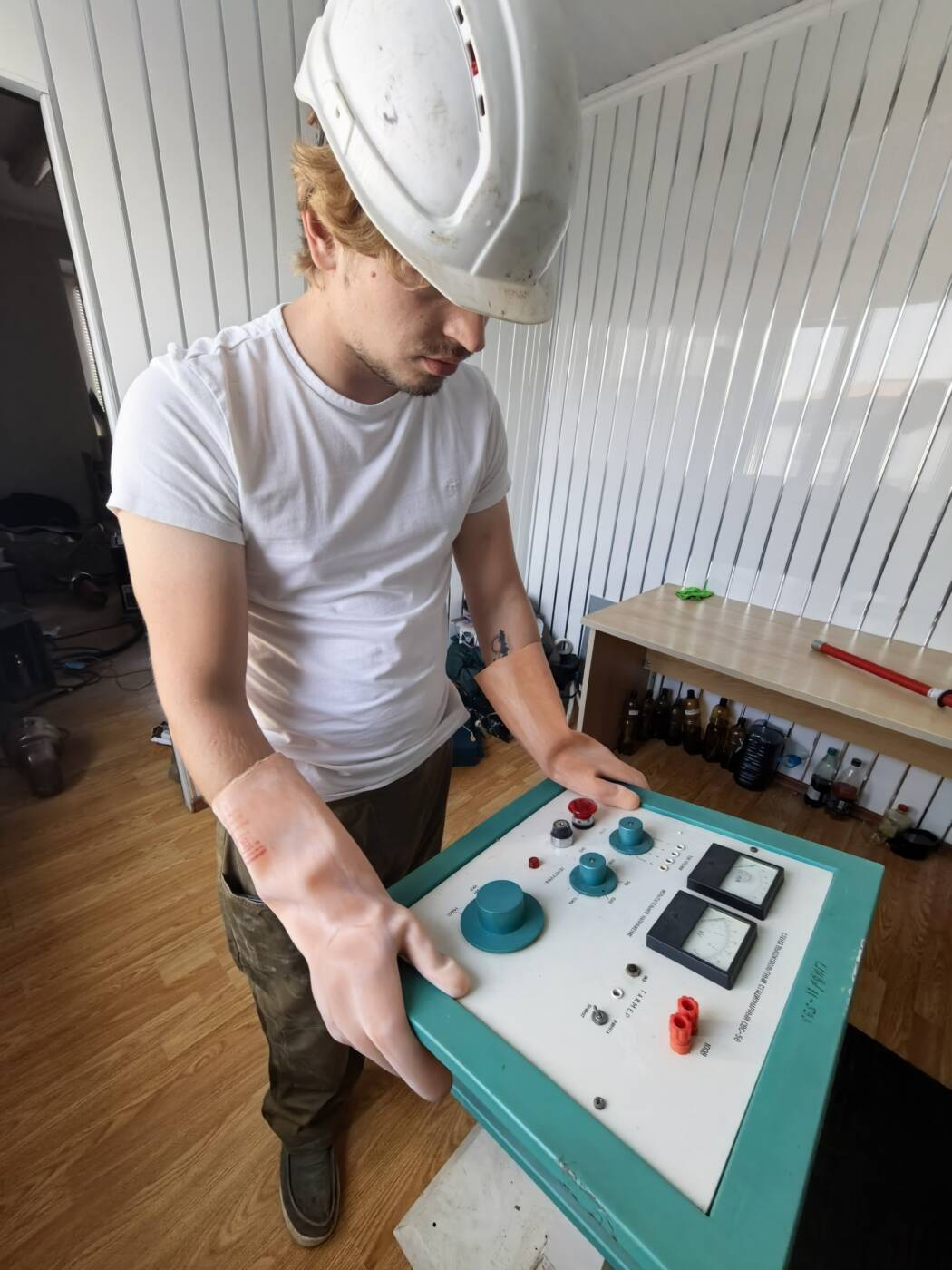

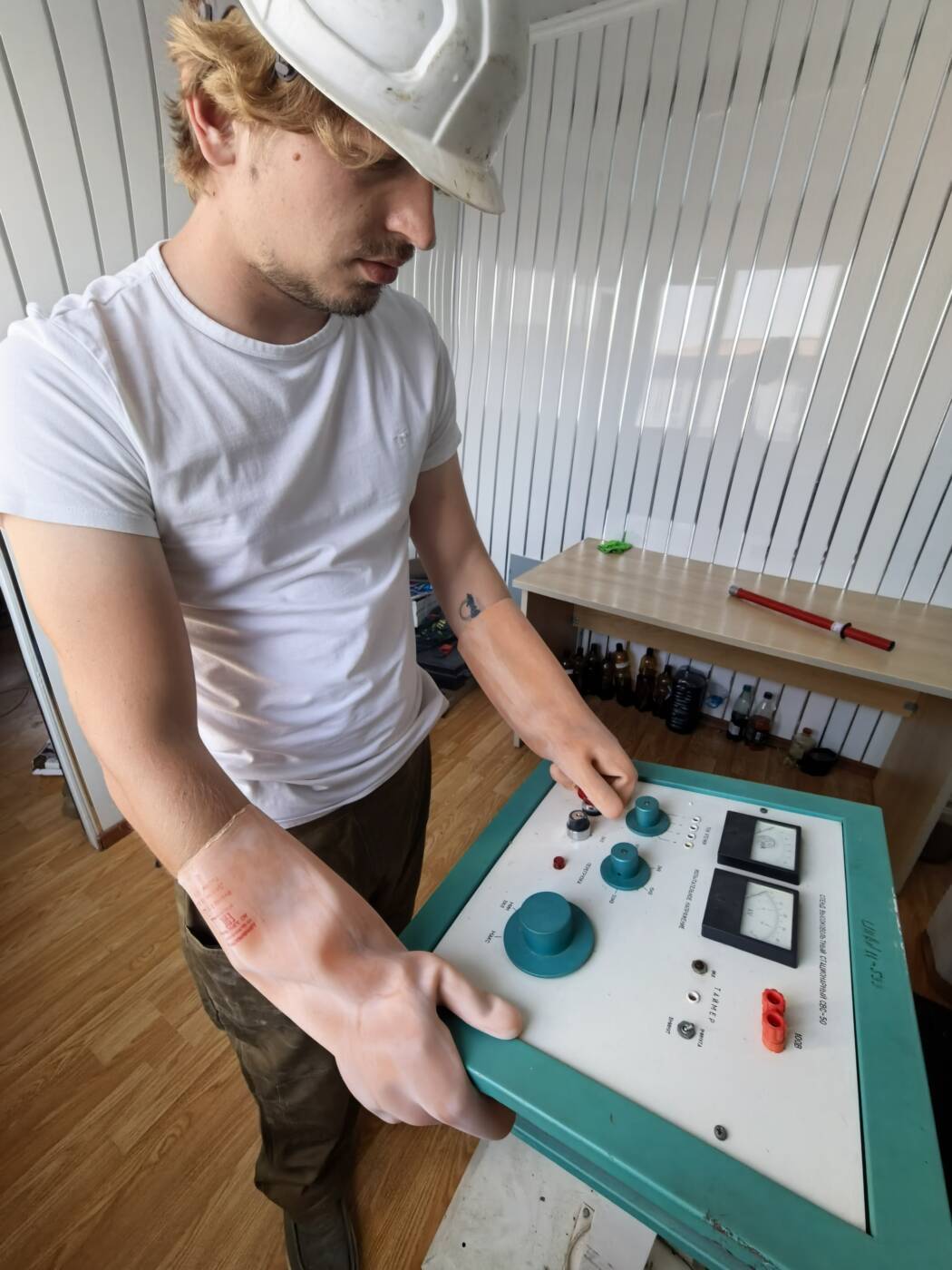

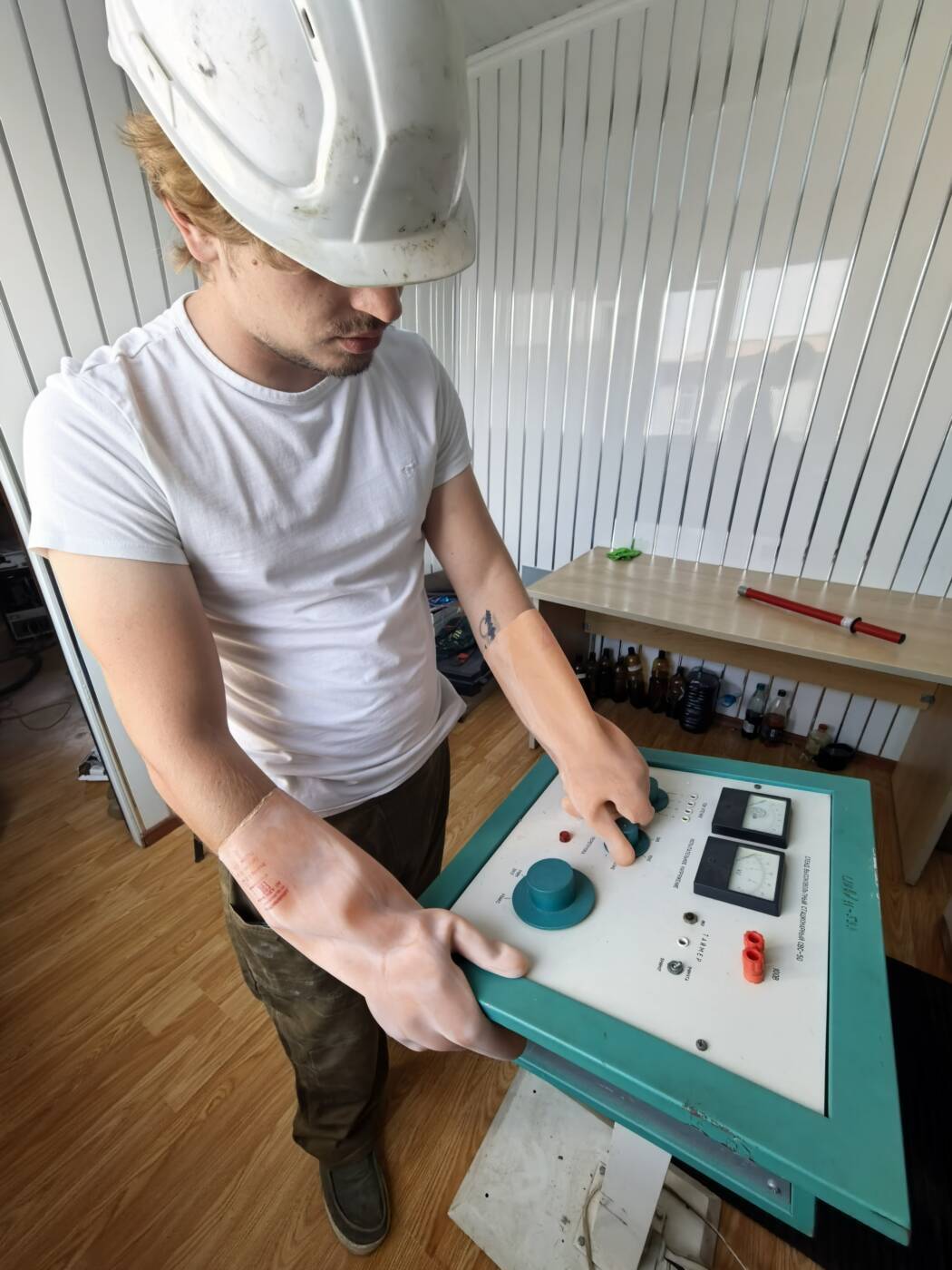

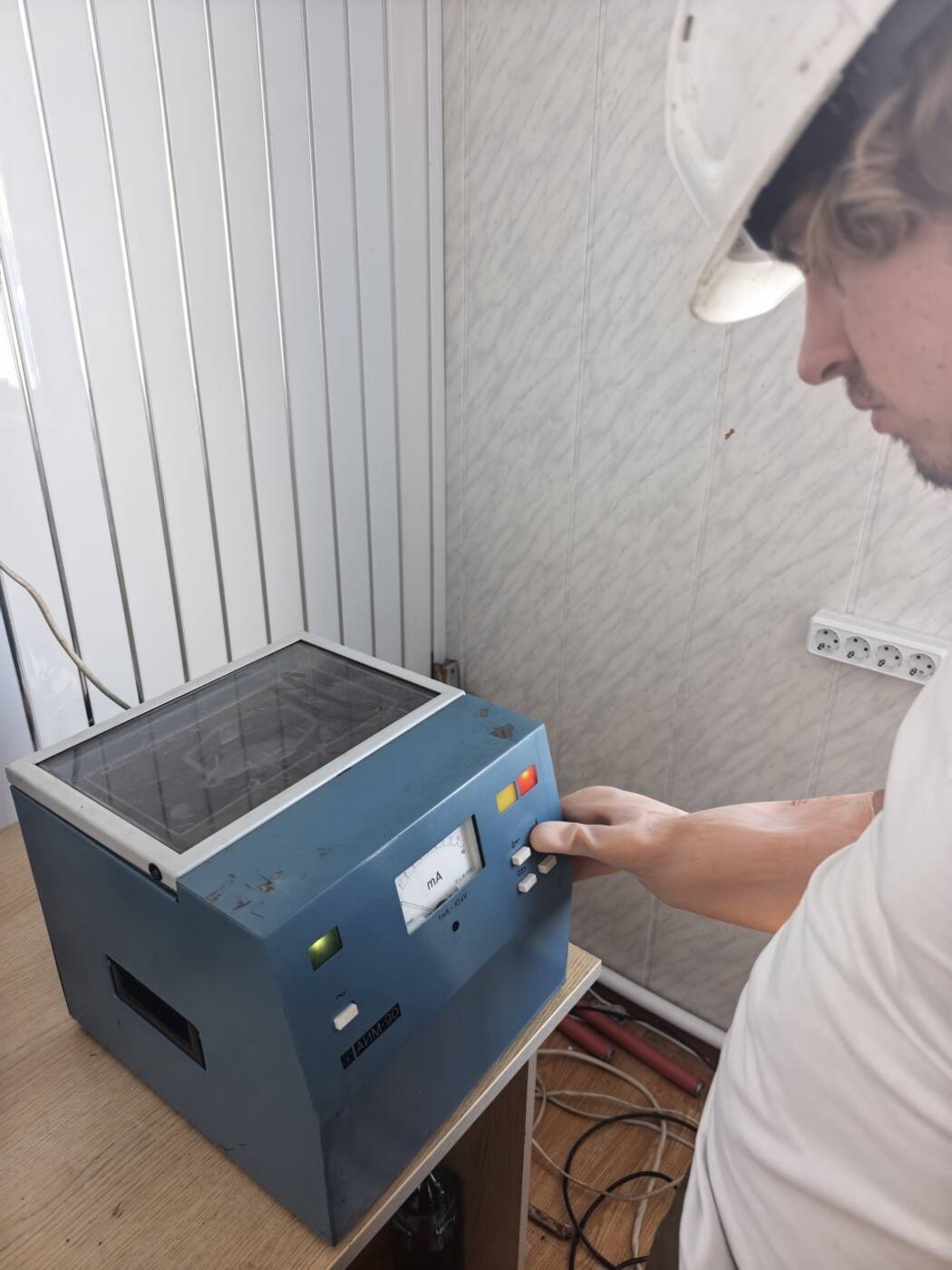

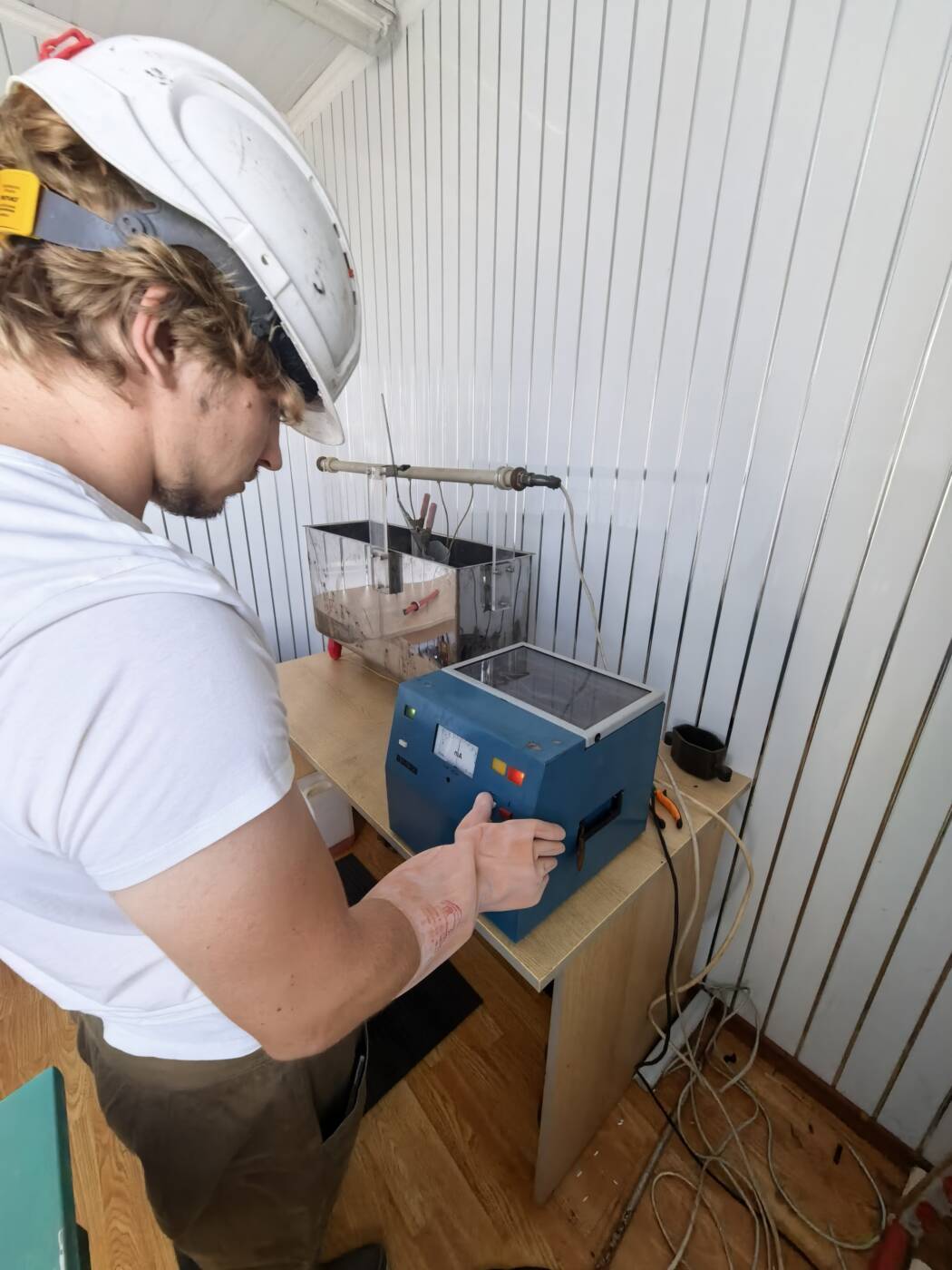

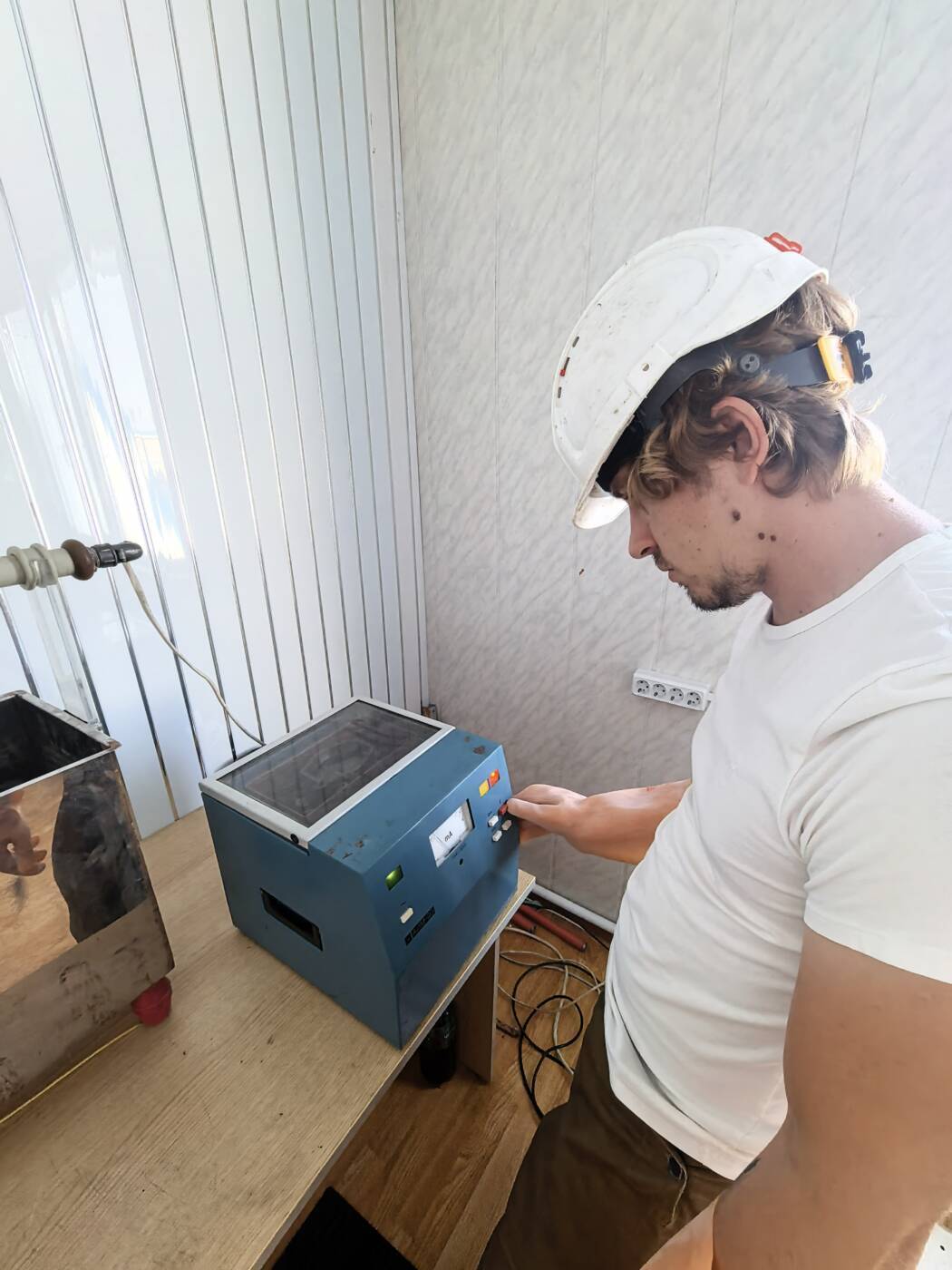

Испытание выполняется в специальной измерительной ячейке с электродами. Между электродами подаётся переменное напряжение промышленной частоты, которое плавно повышается до момента пробоя масла. В качестве результата фиксируется значение напряжения в момент электрического разряда.

Определение электрической прочности жидких электроизоляционных материалов выполняется по ГОСТ 6581-75. При испытании трансформаторного масла применяется ячейка с двумя сферическими электродами диаметром 12,5 мм и расстоянием между электродами 2,5 мм. Для одной пробы выполняют шесть последовательных пробоев, после чего рассчитывают среднее значение.

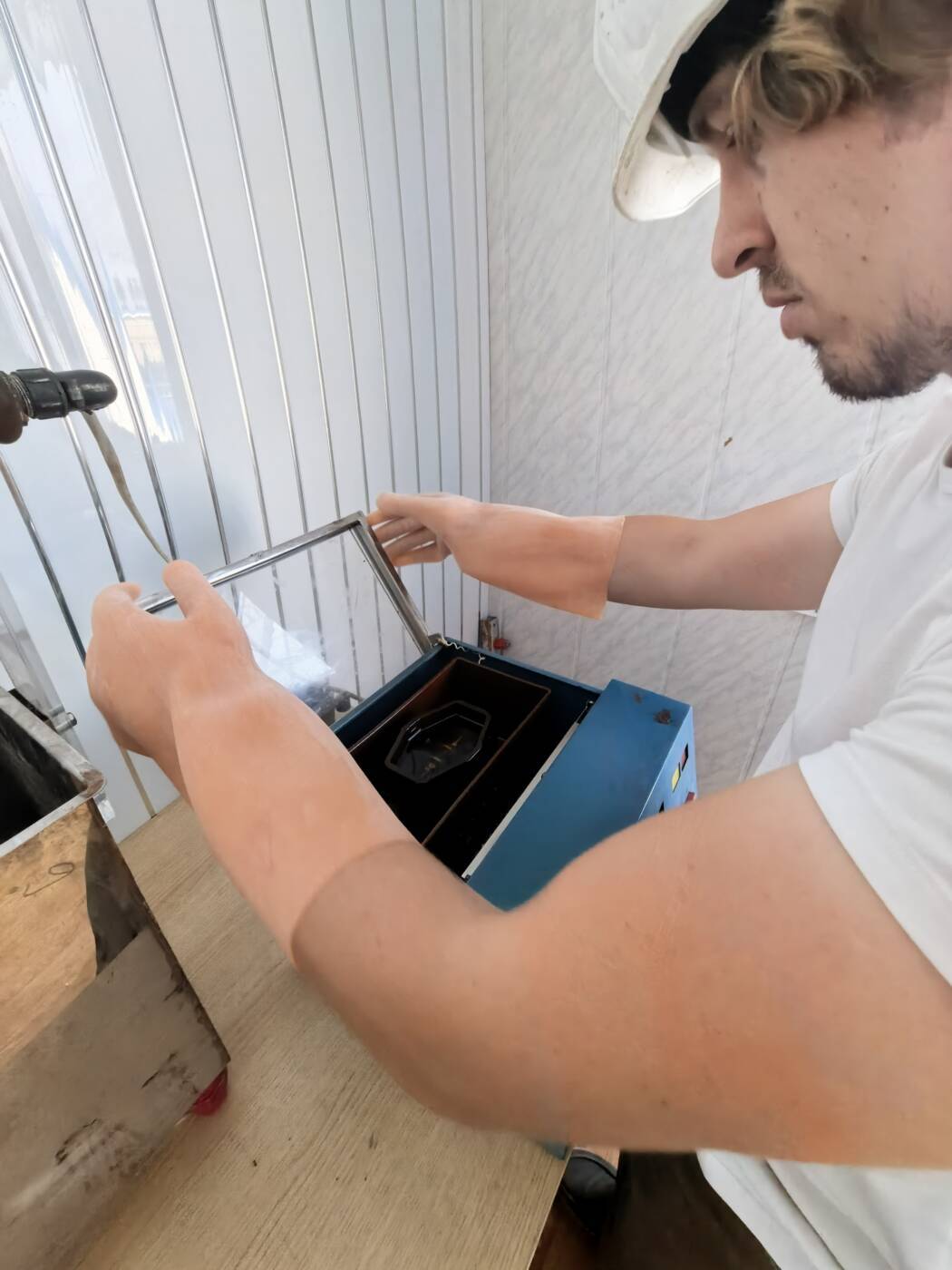

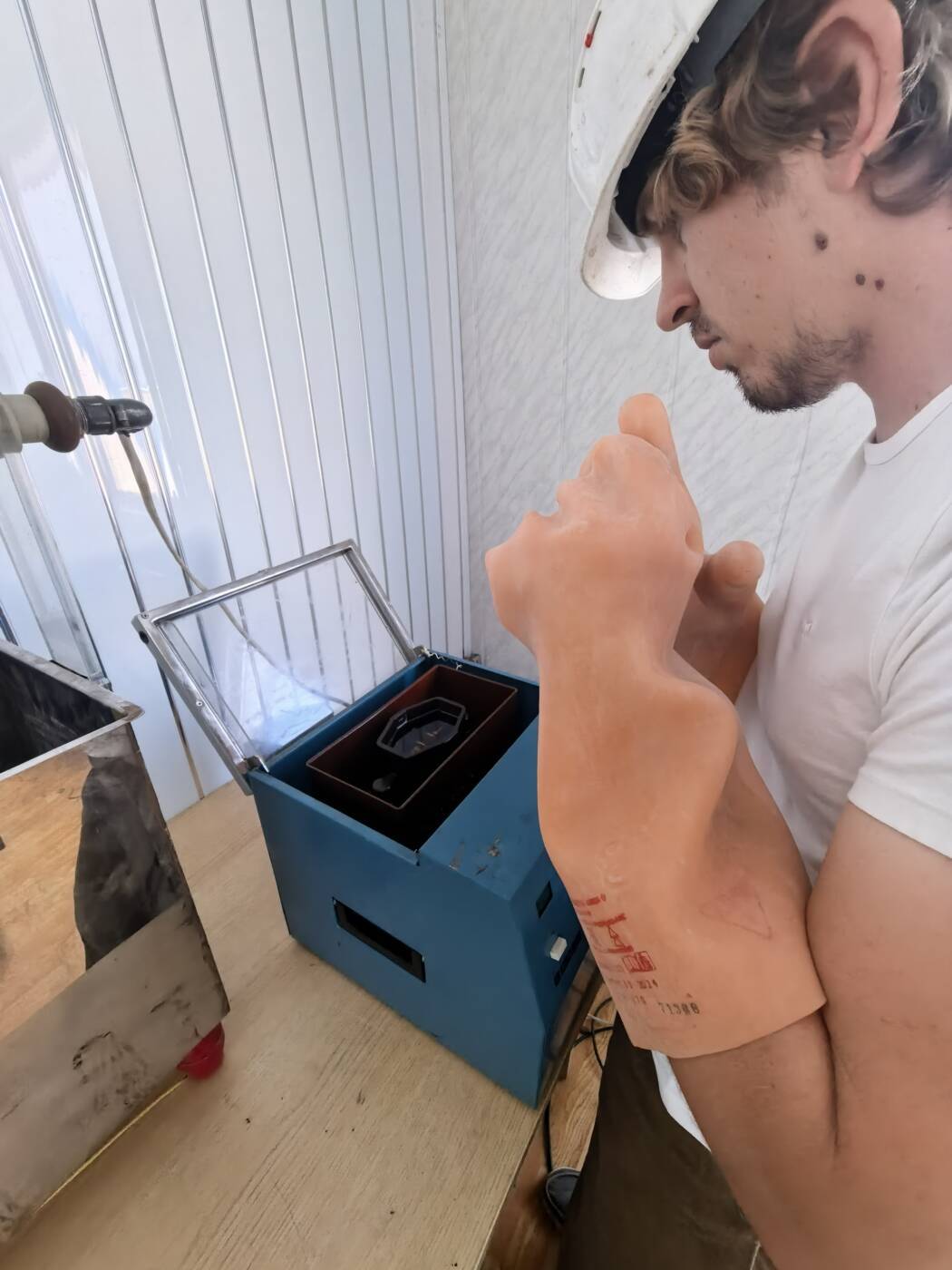

Пробу отбирают в чистую сухую тару. При подготовке масла к испытанию важно не допускать загрязнения пробы, попадания влаги и образования воздушных пузырьков, так как эти факторы могут повлиять на результат. Перед испытанием ячейку и электроды промывают исследуемым маслом, затем ячейку заполняют пробой в соответствии с методикой.

Нормируемые значения

Нормируемое пробивное напряжение зависит от номинального напряжения оборудования, назначения масла и его состояния: свежее, регенерированное или находящееся в эксплуатации. Оценка результата должна выполняться по применимым нормам для конкретного вида электрооборудования.

Указанные значения приведены по таблицам норм испытаний электрооборудования для соответствующих категорий оборудования. Для оценки конкретной пробы учитываются фактическое назначение масла, напряжение оборудования, условия эксплуатации и применимая нормативно-техническая документация.

Когда требуется испытание масла

• Перед заливкой свежего масла в новое или ремонтируемое оборудование.
• После транспортировки, хранения, очистки, сушки или регенерации масла.
• После капитального или текущего ремонта маслонаполненного оборудования.
• При вводе трансформатора или другого оборудования в эксплуатацию.
• В рамках периодического контроля состояния трансформаторного масла.
• После аварийного отключения, внутреннего повреждения или перегрева оборудования.
• При подозрении на попадание влаги, загрязнение или ухудшение свойств масла.

Перед заливкой масла в трансформатор, вводимый в эксплуатацию без масла, его испытывают по установленным показателям, включая определение пробивного напряжения.

Результаты испытания

По итогам лабораторной проверки оформляется протокол испытания трансформаторного масла. Документ содержит сведения о пробе, методе проверки, условиях испытания, значениях отдельных пробоев, среднем результате и выводе по показателю электрической прочности.

• Наименование и идентификация объекта или ёмкости с маслом.
• Дата и место отбора пробы — при наличии этих сведений.
• Сведения о типе масла и оборудовании, из которого отобрана проба.
• Результаты отдельных измерений пробивного напряжения.
• Среднее значение пробивного напряжения.
• Нормативное значение для сравнения — при применимости.
• Вывод по результату испытания в пределах исследованного показателя.
